智 慧 農 業 管 理 系 統(TP-4)
使 用 說 明 書
一、產品特點：
TP-4智慧農業管理系統主要可針對需要：卷膜（遮陽）、通風，水簾降溫等普通冷暖棚、現代化棚、家庭別墅景觀棚等相對較單一的棚區場景。該系統主要控制有卷簾（兼遮陽）、通風、水簾環境溫度等要求的大棚。
系統包括冬季模式和夏季模式，冬季模式卷簾功能驅動卷簾棉被，夏季模式卷簾功能驅動遮陽網；夏季模式中包括陽光照度控制和環境溫度控制卷簾（遮陽）動作模式，通風、水簾均采用環境溫度控制。
二、系統構成：
1、TP-04卷簾（遮陽）、通風、水簾一體化物聯網智能控制模塊。
2、卷簾（遮陽）電機正反轉輸出系統。
3、通風電機正反轉輸出系統。
4、水簾電機輸出系統
5、正反轉限位模組。
6、隔離電源變壓器。
7、防水操作按鈕。

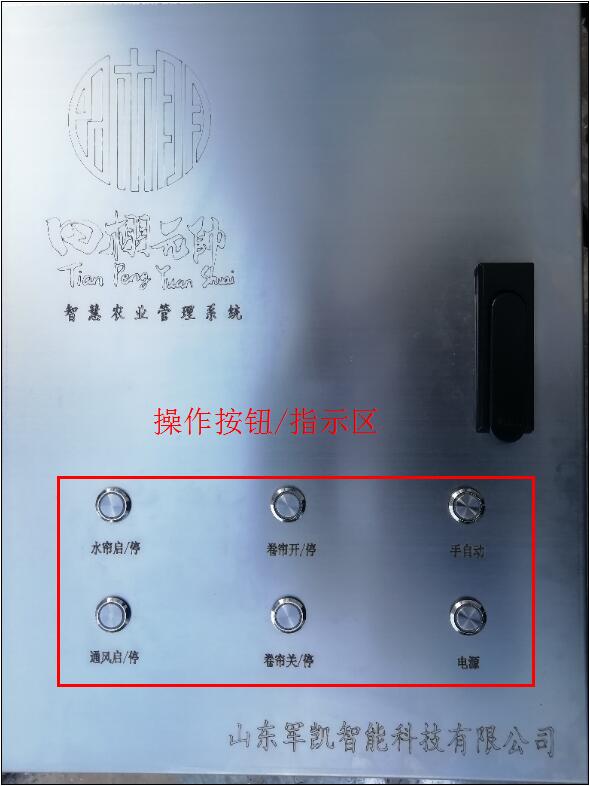

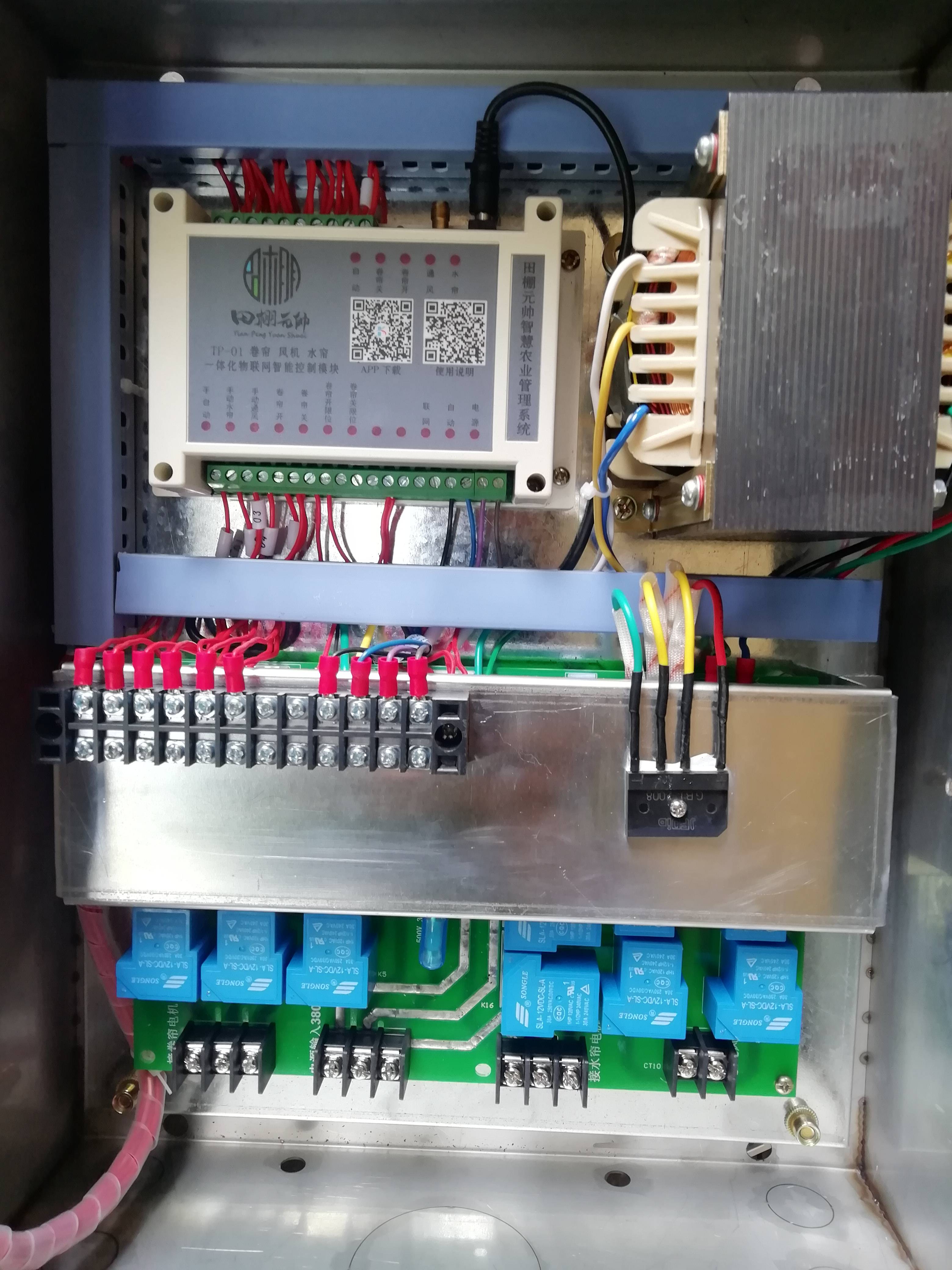

三、外觀功能：
四、技術參數：
電源輸入電壓：AC350～410V。
頻率：50Hz。
卷簾（遮陽）控制額定負載：AC380v 3KW。
風口卷膜控制額定負載：DC24（默認）/AC220V（據卷膜器確定）200W。
工作環境溫度：-15～+70℃。
工作環境濕度：RH20～95﹪。
接入網絡環境：WIFI 2.4G
五、安裝使用說明：
安裝：
您收到產品以后，請務必先檢查外觀有無損壞，然后打開機殼，檢查內部線路有無脫落或損傷，如果有以上情況，請聯系經銷商或廠家更換。

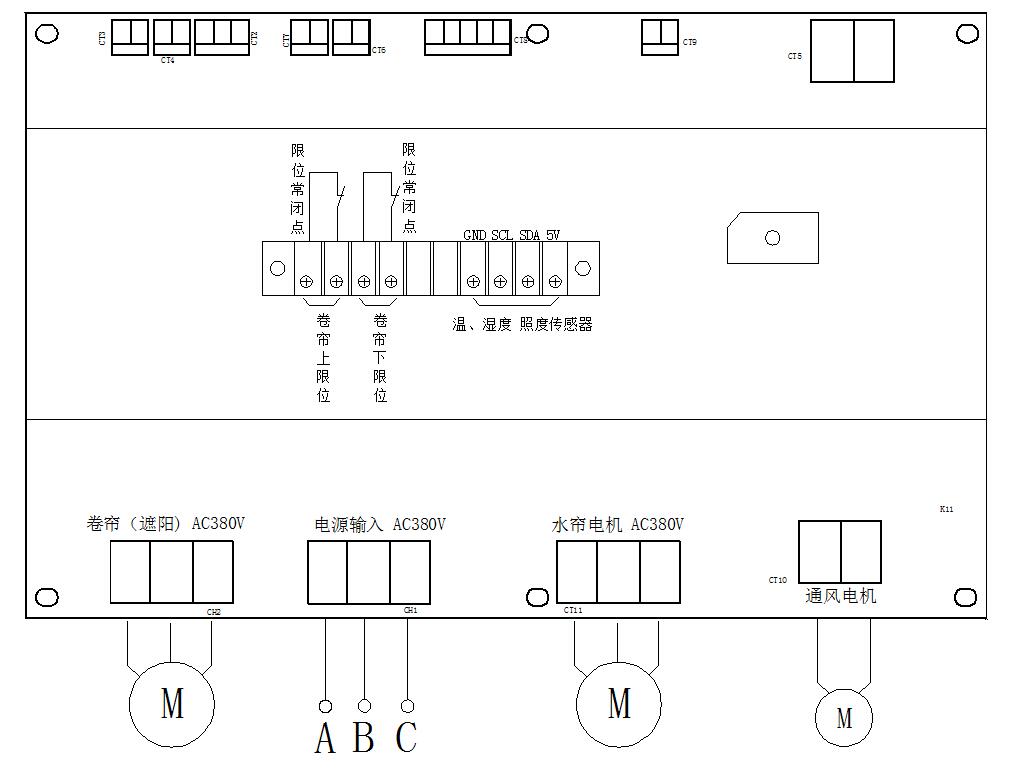

接線：按照線路板上的標示接入380V三相輸入電源線、卷簾（遮陽）電機線、卷膜電機線、水簾電機線、卷簾（遮陽）正/反轉限位器、光照、溫度傳感器。（將對應的線接入限位器動斷端口，即到達限位位置限位器開關處于斷開狀態）
試機：（這一步很重要）
注意：初次上電調試一定要在“手動”狀態下
檢查線路接入無誤，即可送電試機，送電后機內智能控制模塊指示燈亮起，按面板“手/自動”鍵，指示燈亮起，再按一次使手自動按鍵指示燈熄滅進入手動運行狀態。
1.檢查卷簾(遮陽)電機運行方向：按面板“卷簾（遮陽）開/停”鍵，卷簾應該朝打開的方向運行，如果相反，請立即按下“卷簾開/停”鍵關閉電機，將卷簾電機三相電源的任意兩相反接即可。
2.檢查水簾電機及風機轉向：按“水簾”鍵，水簾電機啟動，觀察水簾電機轉向應按照設備標注方向一致（風機和水簾泵），若轉向與標稱方向不一致，按“水簾”鍵停止后斷開電源調換接線即可。
3.檢查直流卷膜電機運行方向：按面板“通風”鍵，風口應該朝打開的方向運行，如果相反，請立即按下“通風”鍵關閉電機，將卷膜電機電源的兩條電源線反接即可。
4.風口通風電機量程設置：

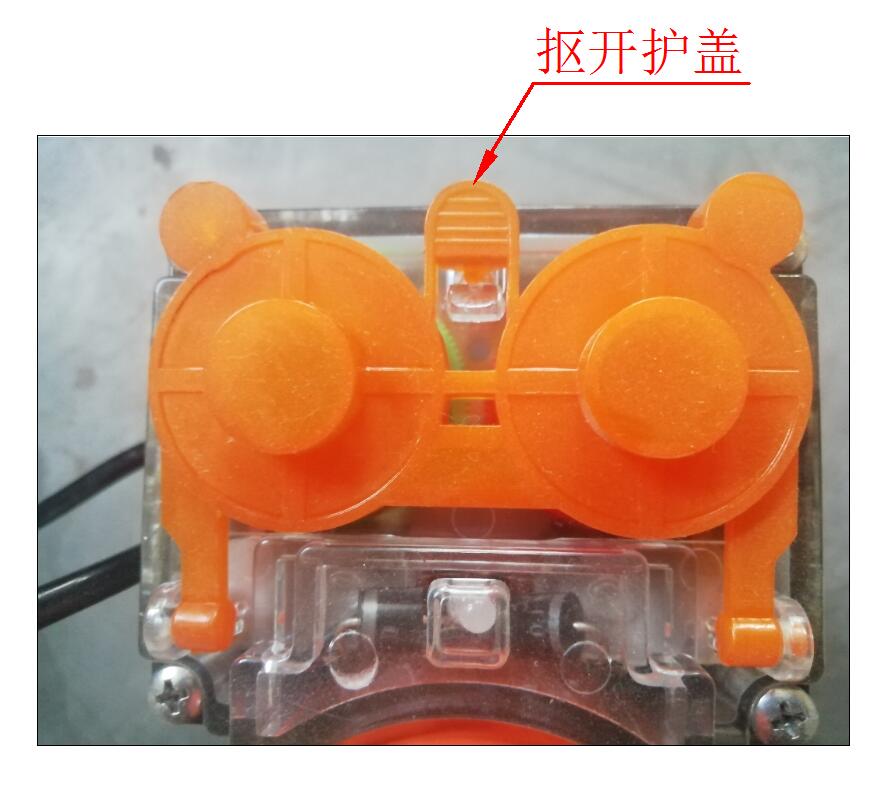

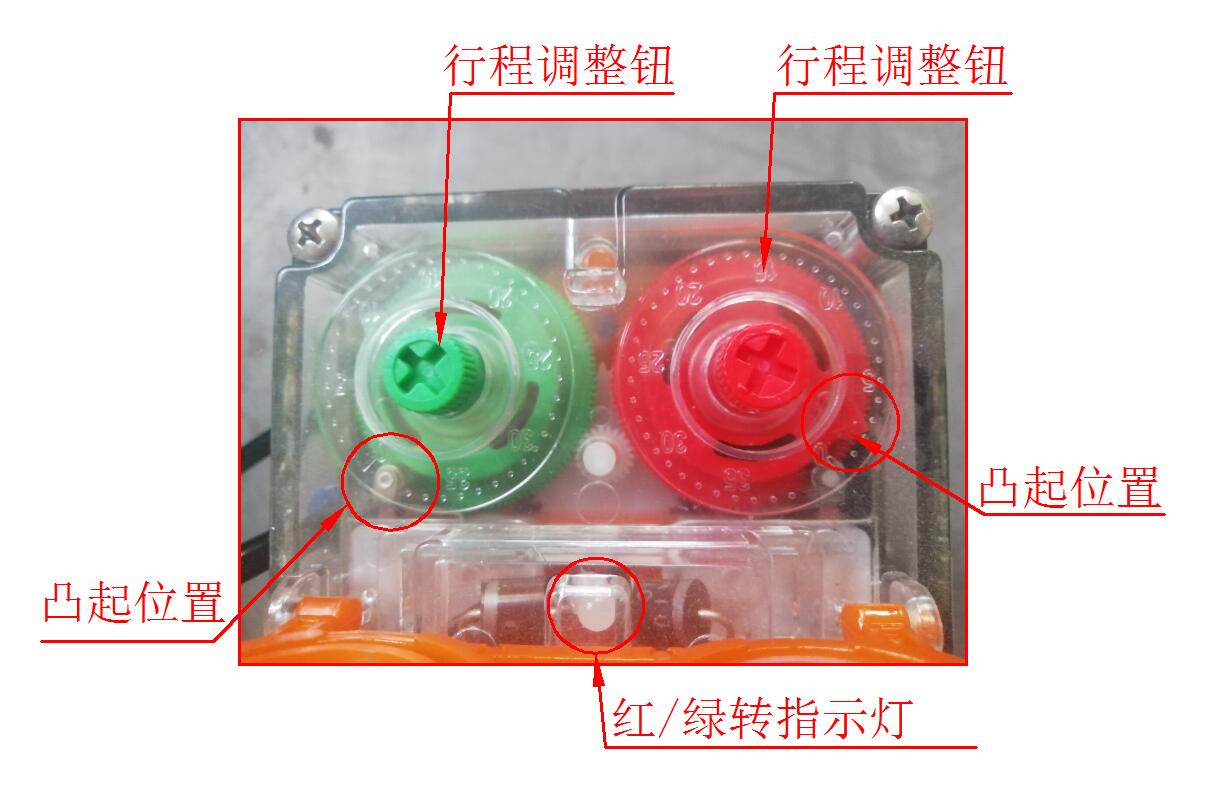

4.1．打開防護蓋板（如圖）
通風電機行程設置1. 通風電機程設置2.
4.2．手動狀態下開啟通風，觀察通風電機上紅/綠指示燈顏色，確定開啟狀態下要調整的行程調整按鈕，若紅燈點亮，說明開啟時時紅色調整按鈕生效，則上限調整紅色行程調整按鈕（若綠燈點亮則調綠色行程調整按鈕）；到達實際的開行程后停止通風電機。按下對應顏色行程調整按鈕并旋轉，使凸起位置剛好使限位開關動作，松開行程調整按鈕即可調整完成開行程設置；同樣的方法設置關行程。
4.3．上/下設置好后,按“通風”按鈕驗證一下行程，若不合適做一下微小調整。
4.4．關好防護蓋板。
此時，您的硬件設備可以正常使用了，請進入下一步操作。
六、APP下載及安裝：
1.使用手機瀏覽器掃描軍凱智能APP二維碼進行下載
2.復制
到瀏覽器地址欄進行下載
3、APP安裝方法：

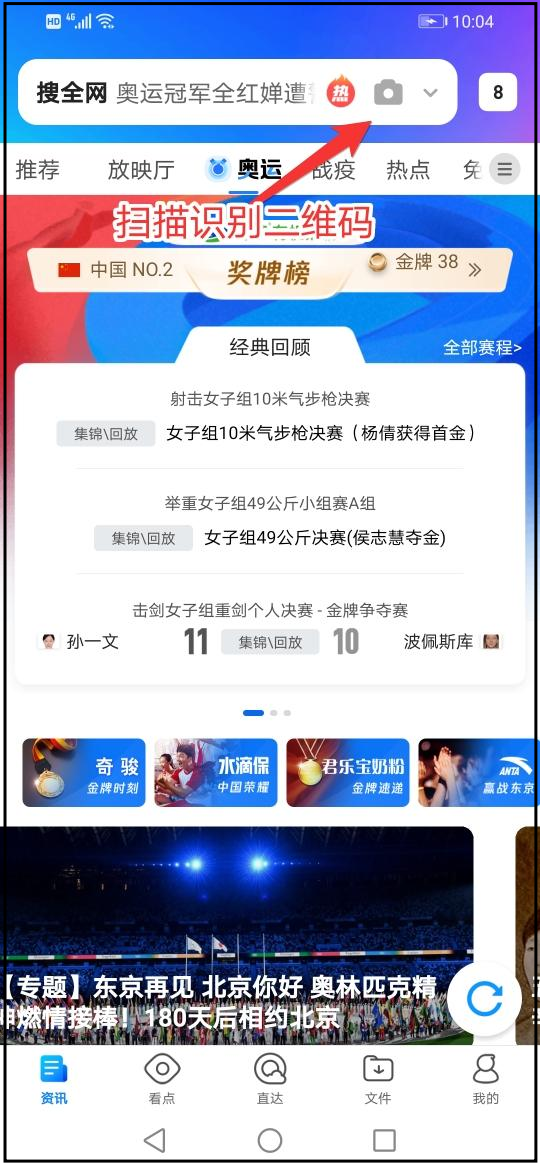

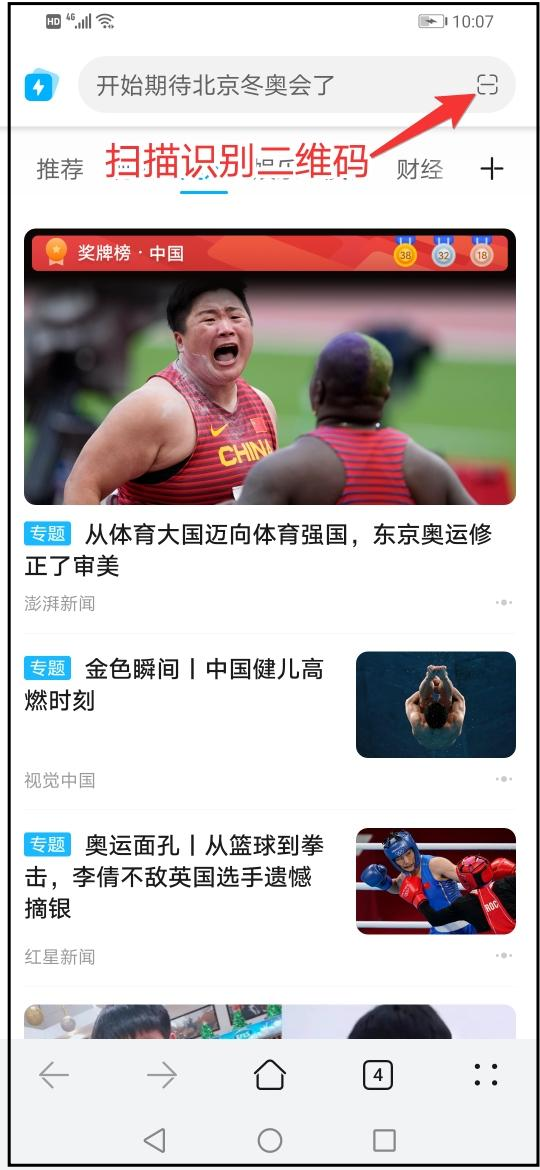

（1）.打開手機瀏覽器掃描識別二維碼

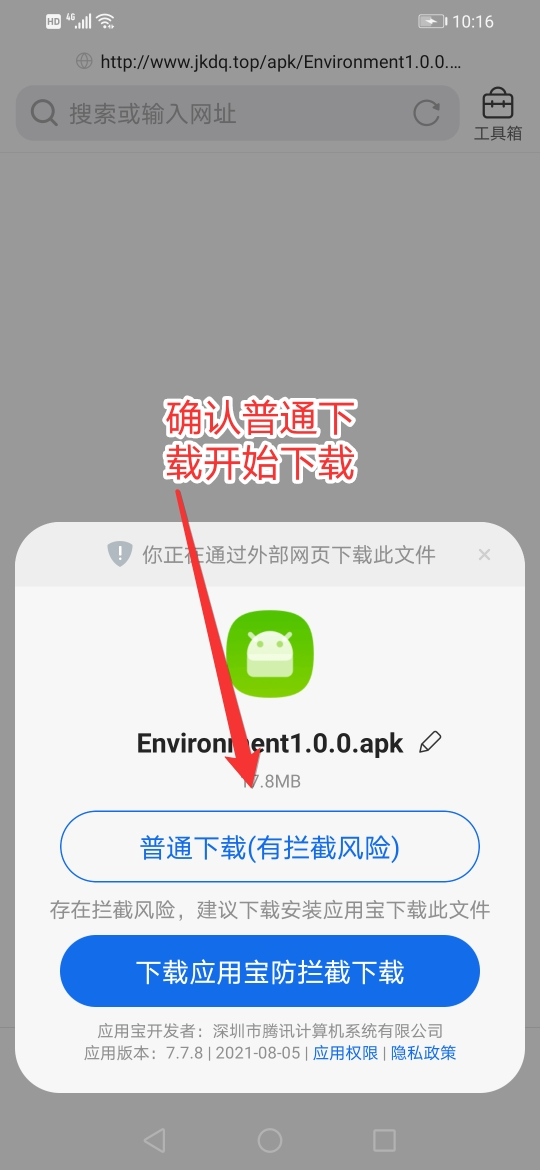

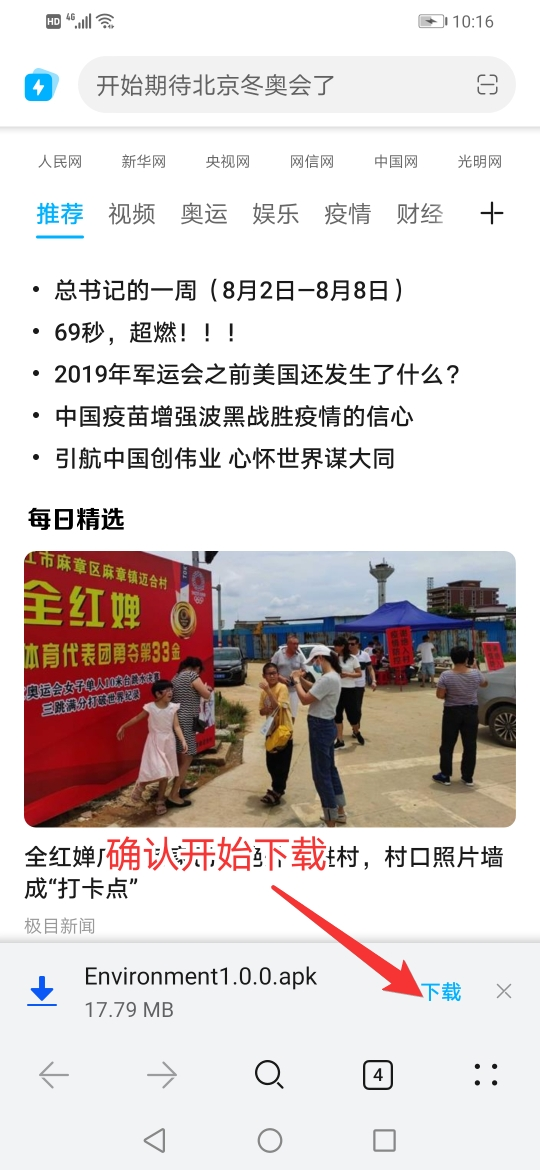

（2）.選擇確認開始下載APP

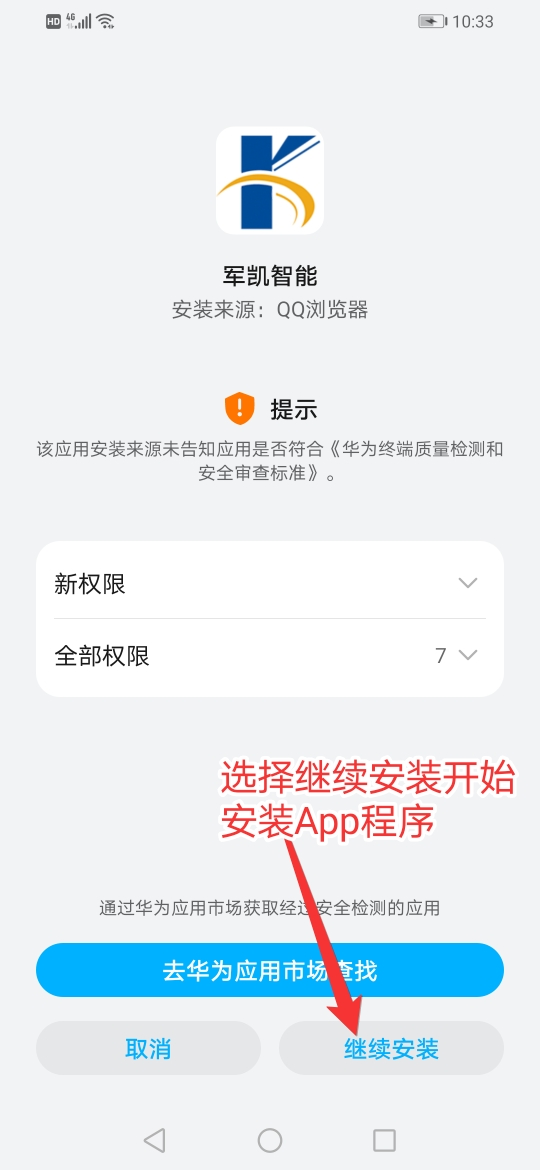

（3）.下載完成開始安裝。
（4）.顯示完成安裝即APP安裝成功。
4、用戶注冊

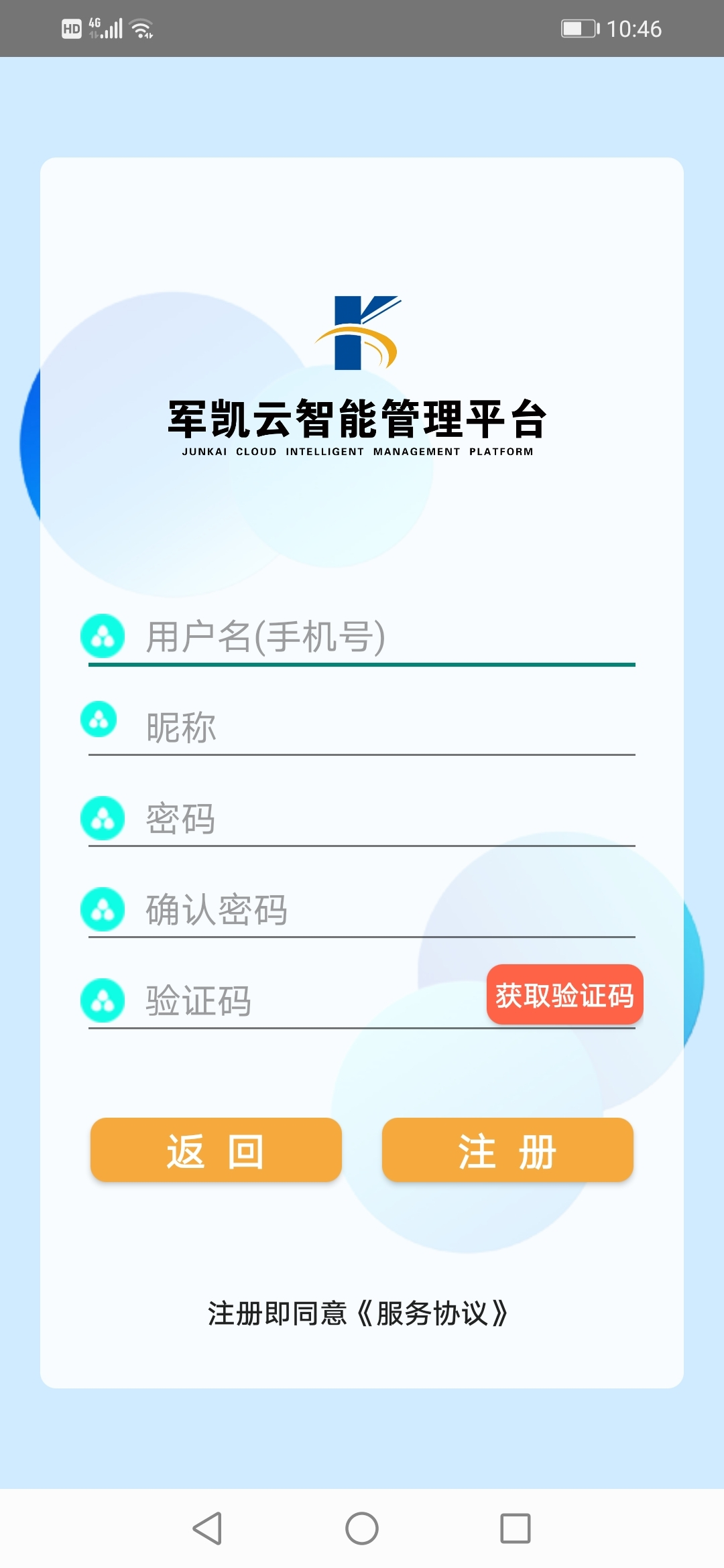

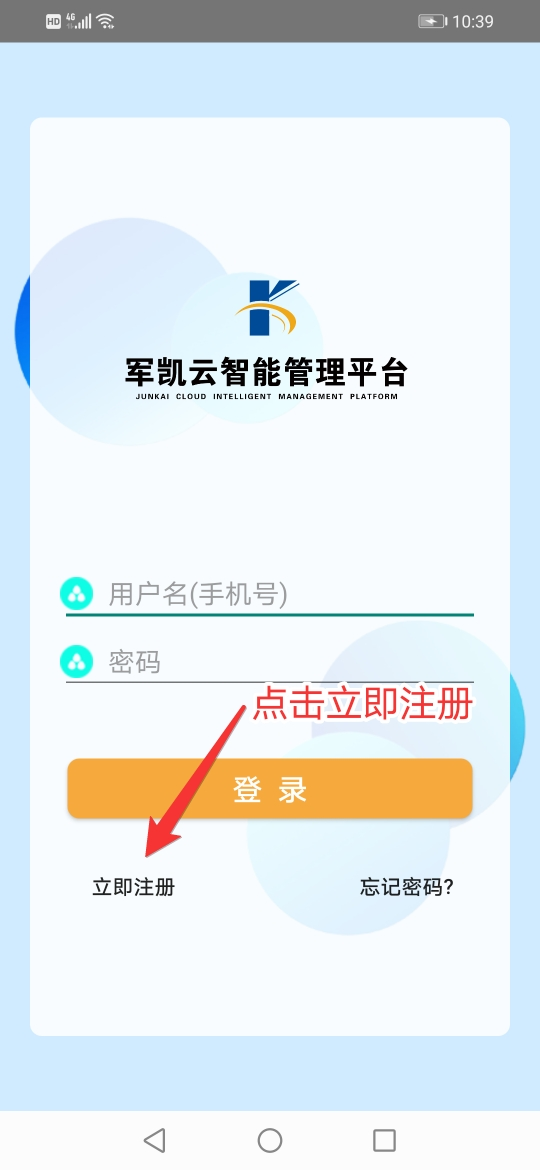

1.打開軍凱APP填寫注冊信息。
注冊完成即可使用軍凱智能APP系統。
（注：此APP僅支持安卓與鴻蒙系統）
七、設備及攝像頭添加方法

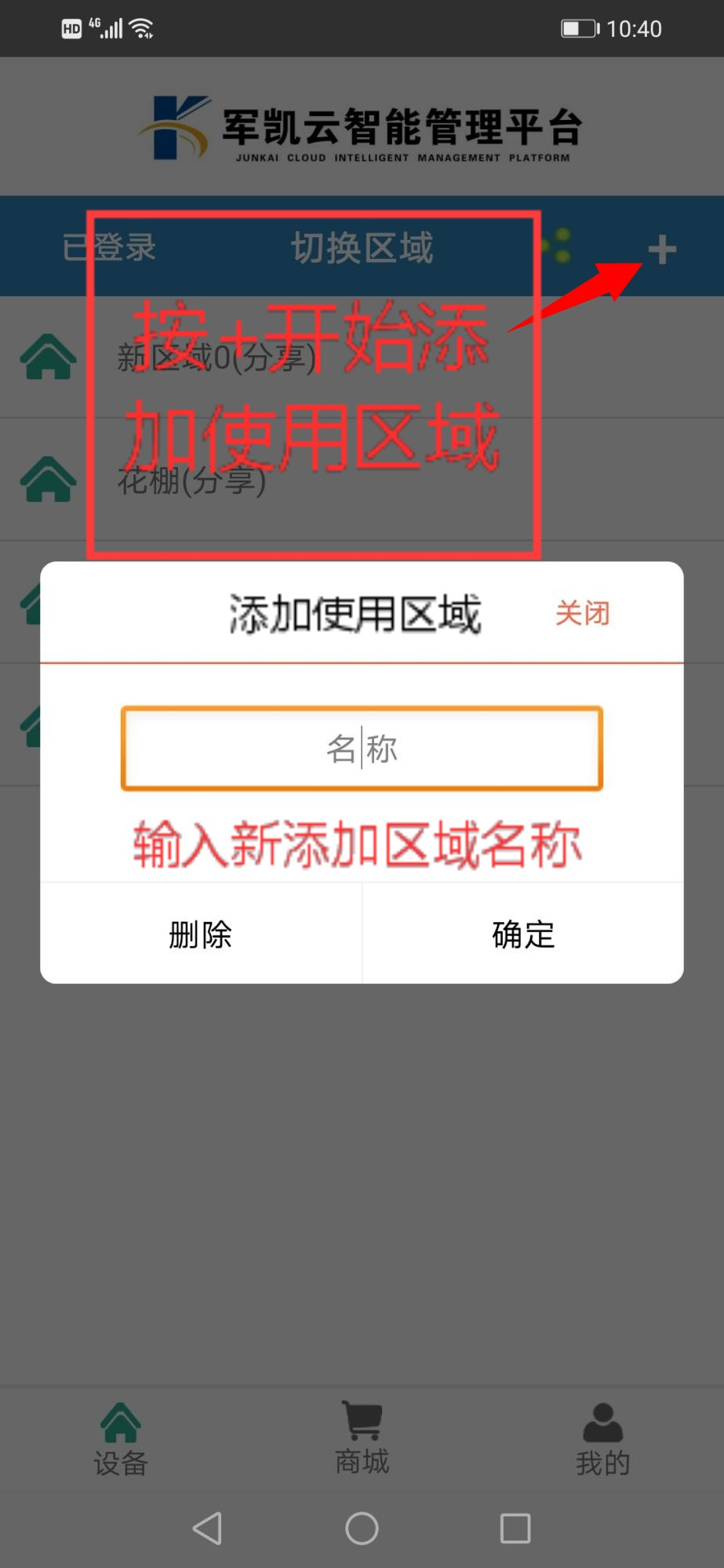

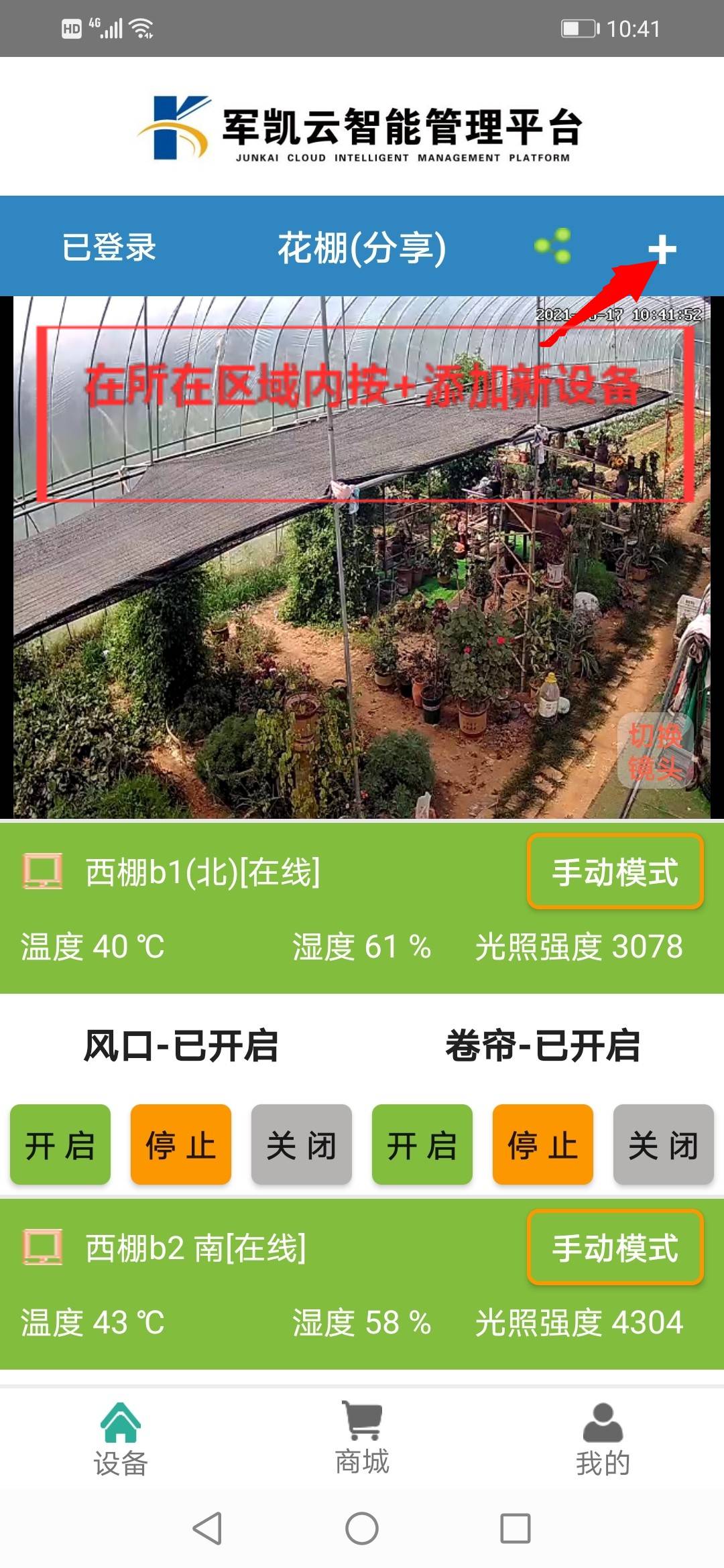

2.在所需要的區域內添加新設備。

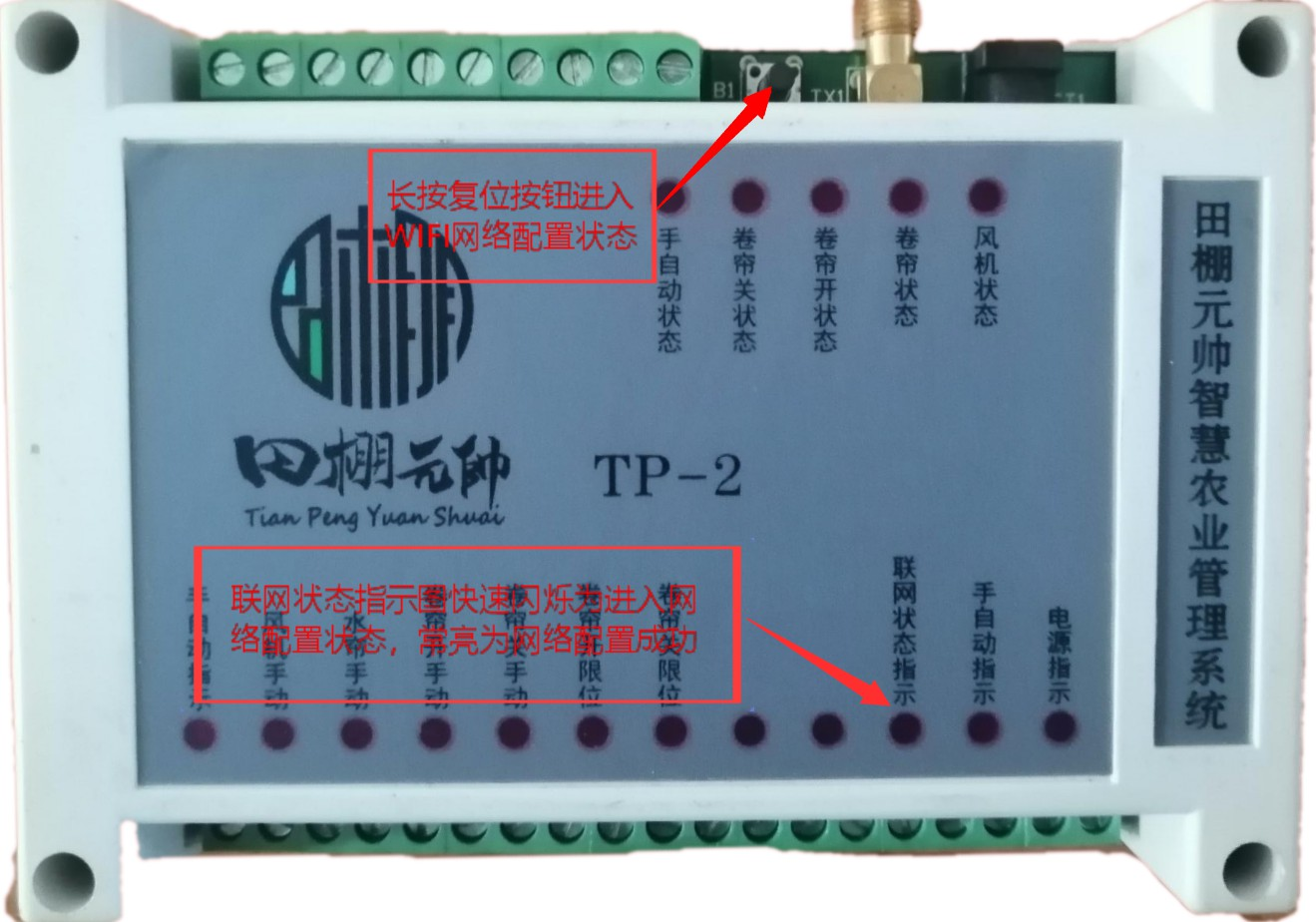

3.激活模塊的WIFI配網狀態

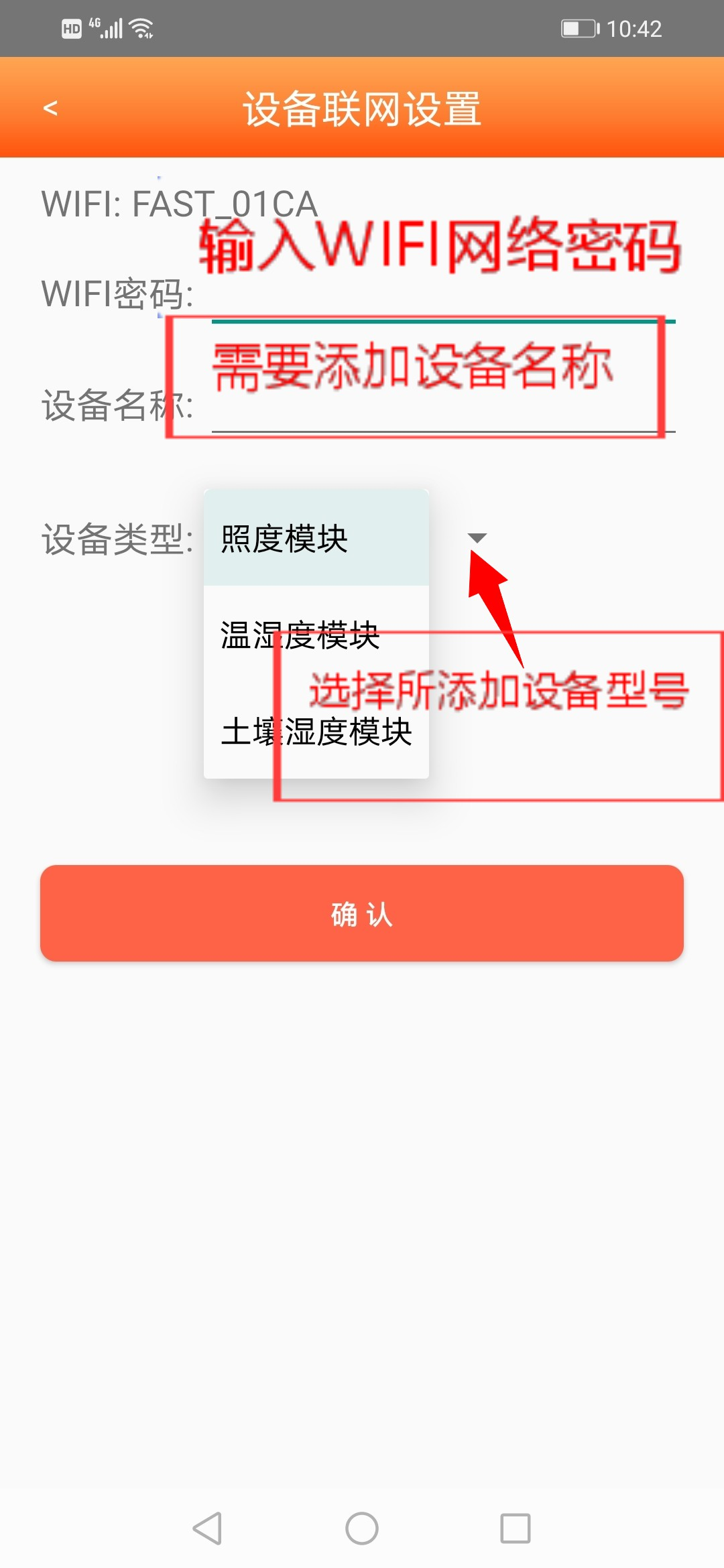

4.在APP軟件中輸入網絡信息并選擇正確的設備型號。

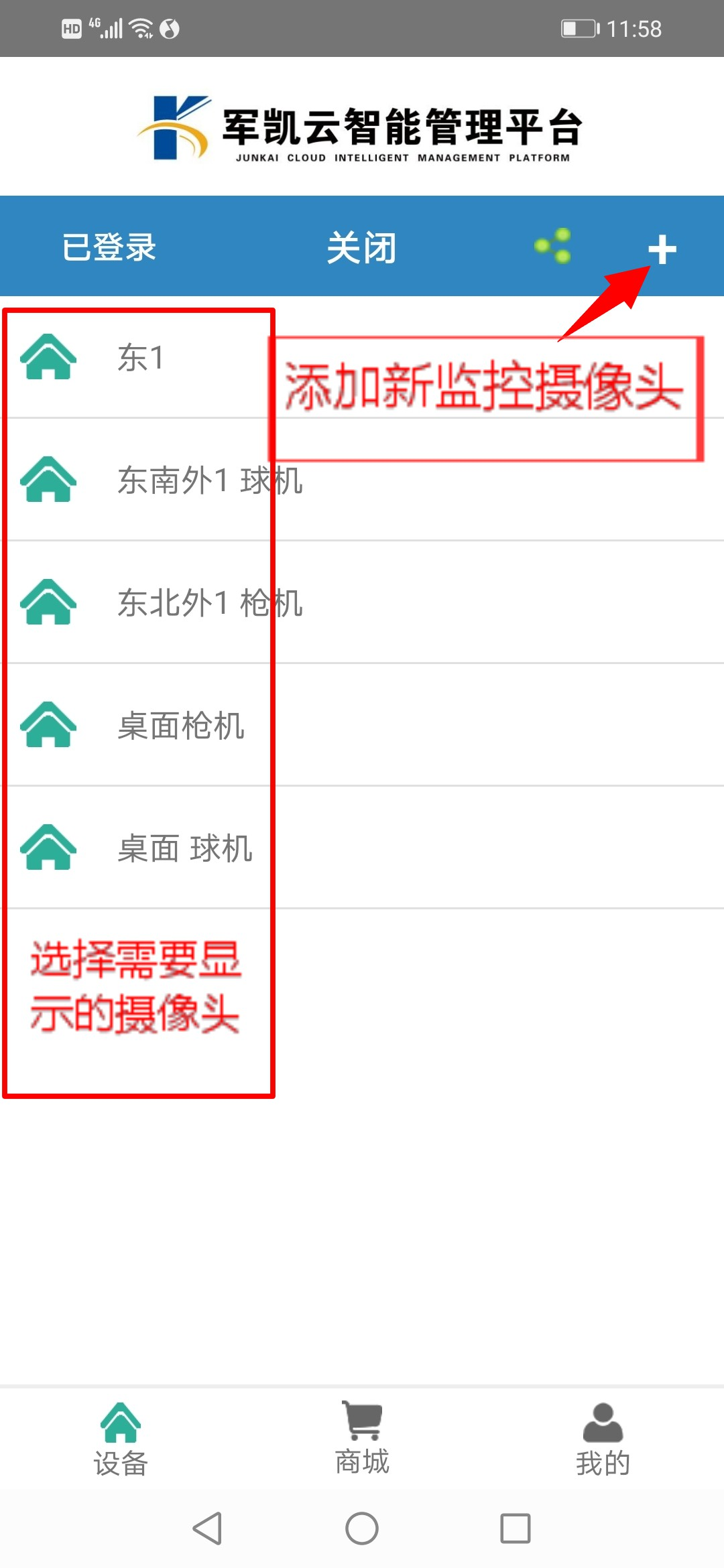

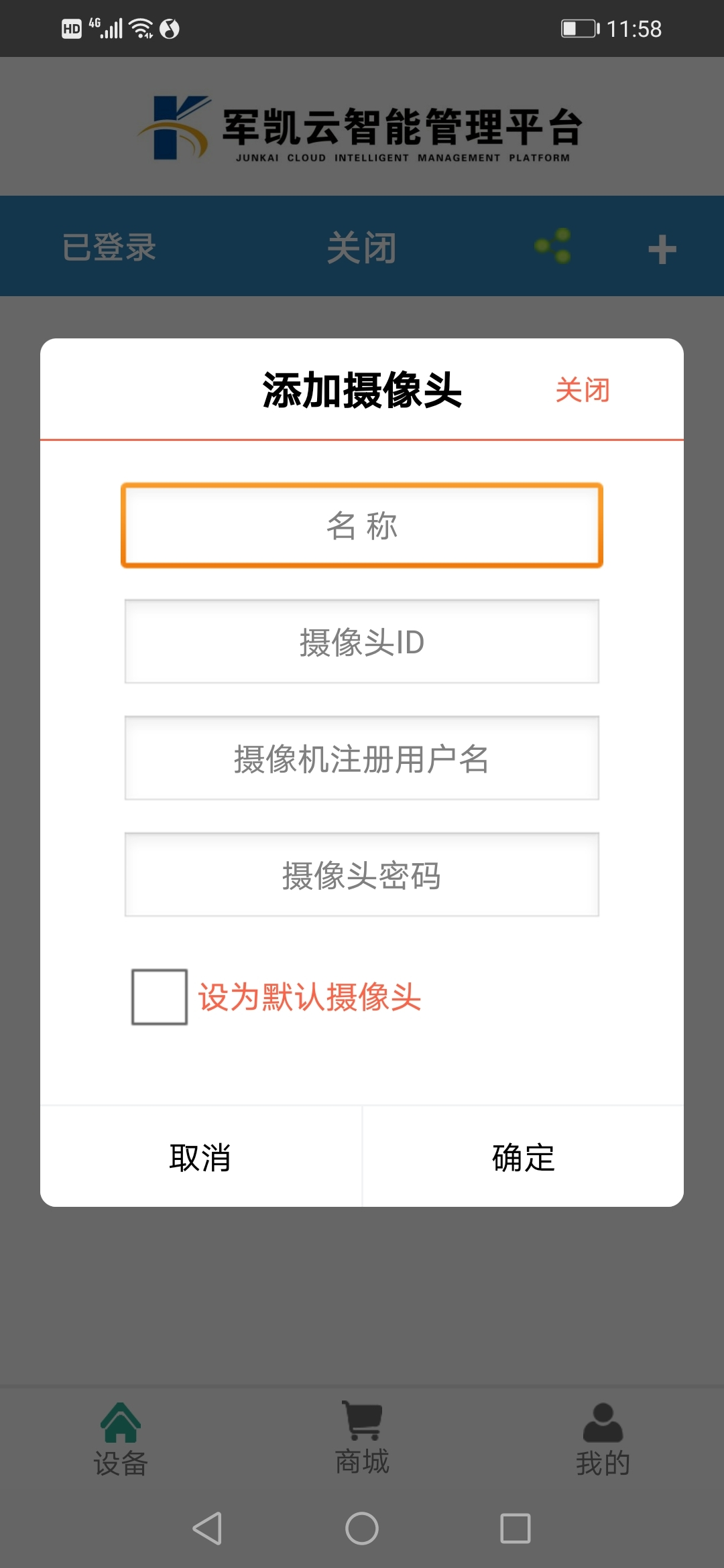

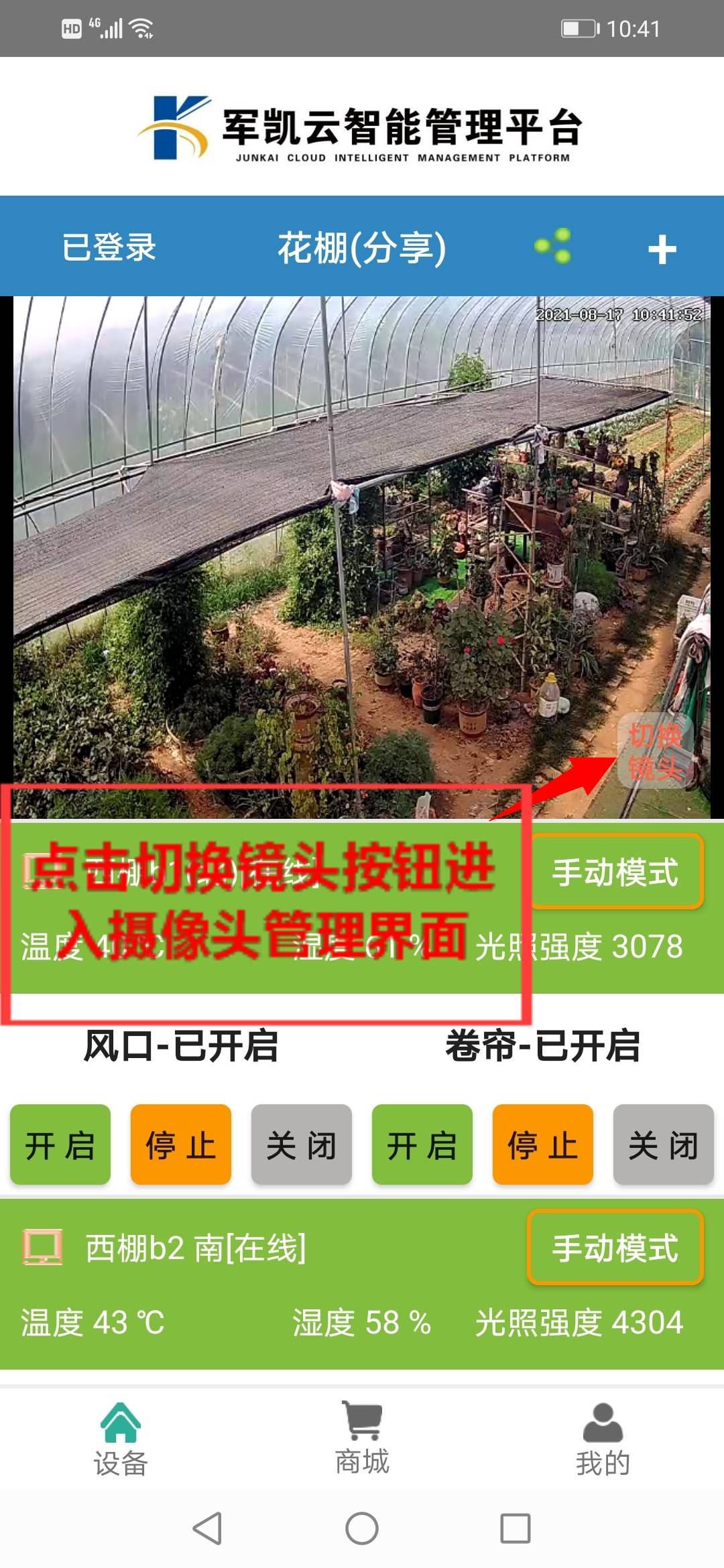

5.攝像頭顯示畫面管理 及添加新的攝像頭（請參照攝像頭說明書完成注冊）
八、智慧農業管理系統的設置及使用方法。
按壓控制面板上的手/自動開關，指示燈亮起，設備為智能模式；指示燈熄滅，設備為手動模式。
APP功能設置
按電控箱“手/自動”按鈕后，指示燈點亮，進入自動模式
1.1冬季模式—溫度模式
1.1.1通風（風口）開啟/關閉設置：
功能狀態呈“功能啟用”中
實際的溫度高于設置的溫度后，通風（風口）開啟
實際的溫度低于設置的溫度后，通風（風口）關閉
（通風卷膜器內要設定開關行程，具體使用參照通風電機行程設置）
1.1.2卷簾開啟/關閉設置：
功能狀態呈“功能啟用”中
實際的溫度低于設置的溫度并且實際照度大于設置的照度時卷簾開啟
（棚內的溫度低于設置的溫度，并且陽光照度高于設置的照度值，即有陽光前提下
卷簾開啟）
實際的太陽照度低于設置的照度時卷簾關閉（太陽照度低，關閉卷簾保溫）
卷簾開關超時報警時間：開啟/關閉開始到行程結束最大時間，運行中到達該時間卷
簾停止運行，設置時根據整體行程最大時間加3-5秒即可。
1.1.3水簾（熱水）（管道內循環熱水采暖）
功能狀態呈“功能啟用”中
實際的溫度低于設置的溫度后，水簾（熱水）開啟
實際的溫度高于設置的溫度后，水簾（熱水）關閉
1.2夏季模式—溫度模式
1.2.1通風（風機）開啟/關閉設置：
功能狀態呈“功能啟用”中
實際的溫度高于設置的溫度后，通風（風機）開啟
實際的溫度低于設置的溫度后，通風（風機）關閉
（通風卷膜器內要設定開關行程，具體使用參照通風電機行程設置）
1.2.2 卷簾（風口）開啟/關閉設置：
功能狀態呈“功能啟用”中
實際的溫度高于設置的溫度時卷簾（風口）開啟
實際的溫度低于設置的溫度時卷簾（風口）關閉
1.2.3水簾（冷水）
功能狀態呈“功能啟用”中
實際的溫度高于設置的溫度后，水簾開啟
實際的溫度低于設置的溫度后，水簾關閉
1.3夏季模式—照度模式
1.3.1通風（風口）開啟/關閉設置：
功能狀態呈“功能啟用”中
實際的溫度高于設置的溫度后，通風（風口）開啟
實際的溫度低于設置的溫度后，通風（風口）關閉
（通風卷膜器內要設定開關行程，具體使用參照通風電機行程設置）
1.3.2 卷簾（遮陽）開啟/關閉設置：
功能狀態呈“功能啟用”中
實際的照度低于設置的照度時卷簾（遮陽簾）開啟
實際的照度高于設置的照度時卷簾（遮陽簾）關閉
1.3.3水簾（冷水）
功能狀態呈“功能啟用”中
實際的溫度高于設置的溫度后，水簾開啟
實際的溫度低于設置的溫度后，水簾關閉
按電控箱“手/自動”按鈕后，指示燈熄滅，進入手動模式
智慧農業管理系統可根據用戶需求切換至手動模式下運行
按下水簾開/停鍵，運行燈亮，水簾電機運行，再按水簾開/停建，運行燈滅，水簾電機停止。
按下通風開/停鍵，運行燈亮，通風電機正轉，到達卷膜器開行程后停止，再按通風開/停建，運行燈滅，通風電機反轉，到達卷膜器關行程后停止。（通風卷膜器內設定開關行程，具體使用參照通風電機行程設置）

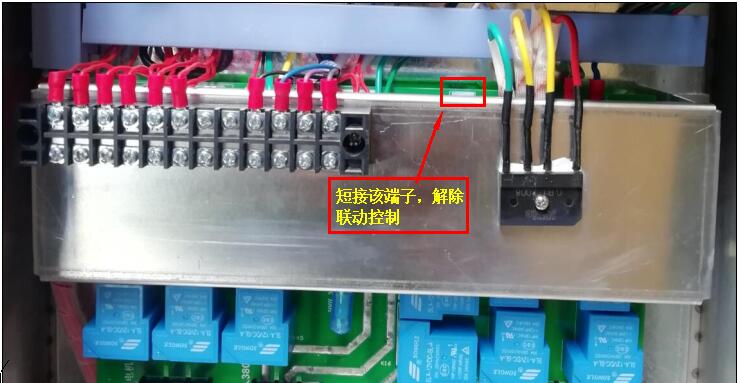

注意：控制柜默認狀態下水簾與通風風口實現聯動控制，即水簾啟動，通風風口隨之關閉。若取消該聯動，將電控板該端子短接即可，如圖
按下卷簾（遮陽）開/停鍵，運行燈亮，卷簾（遮陽）電機正轉，未到達行程開關位置前，再按卷簾（遮陽）開/停建運行燈滅，卷簾（遮陽）電機開停止；達到“開行程”開關后或者到卷簾開關超時報警時間，卷簾（遮陽）電機開也會停止。
卷簾（遮陽）關/停鍵操作與卷簾（遮陽）開/停鍵過程相同，卷簾（遮陽）電機轉向相反
九、故障排除：
1、合閘后指示燈不亮：檢查線路是否有電，檢查設備內保險絲是否燒斷。
2、按鍵后電機不轉動：是否已到達限位位置，如未到達限位位置指示燈顯示已到限位則應檢查限位器是否正常或接線是否正常。
