一、產品特點：

智慧農業管理系統主要可針對需要：卷膜放風、風口，卷簾棉被、遮陽網等普通冷暖棚、現代化棚、家庭別墅景觀棚等相對較單一的棚區場景。該系統主控卷簾、風口，且該模塊下分普通大棚和現代化大棚。

普通大棚分定時模式和照度模式。

定時模式下有：風口  卷簾。

照度模式下有：風口  卷簾。

現代化大棚分定時模式和照度模式。

定時模式下有：風口  卷簾。

照度模式下有：風口  卷簾（遮陽功能）。

二、系統構成：

1、TP-02卷簾、風口一體化物聯網智能控制模塊。

2、卷簾電機正反轉輸出系統。

3、風口電機正反轉輸出系統。

4、正反轉限位模組。

5、隔離電源變壓器。

6、防水操作按鈕。

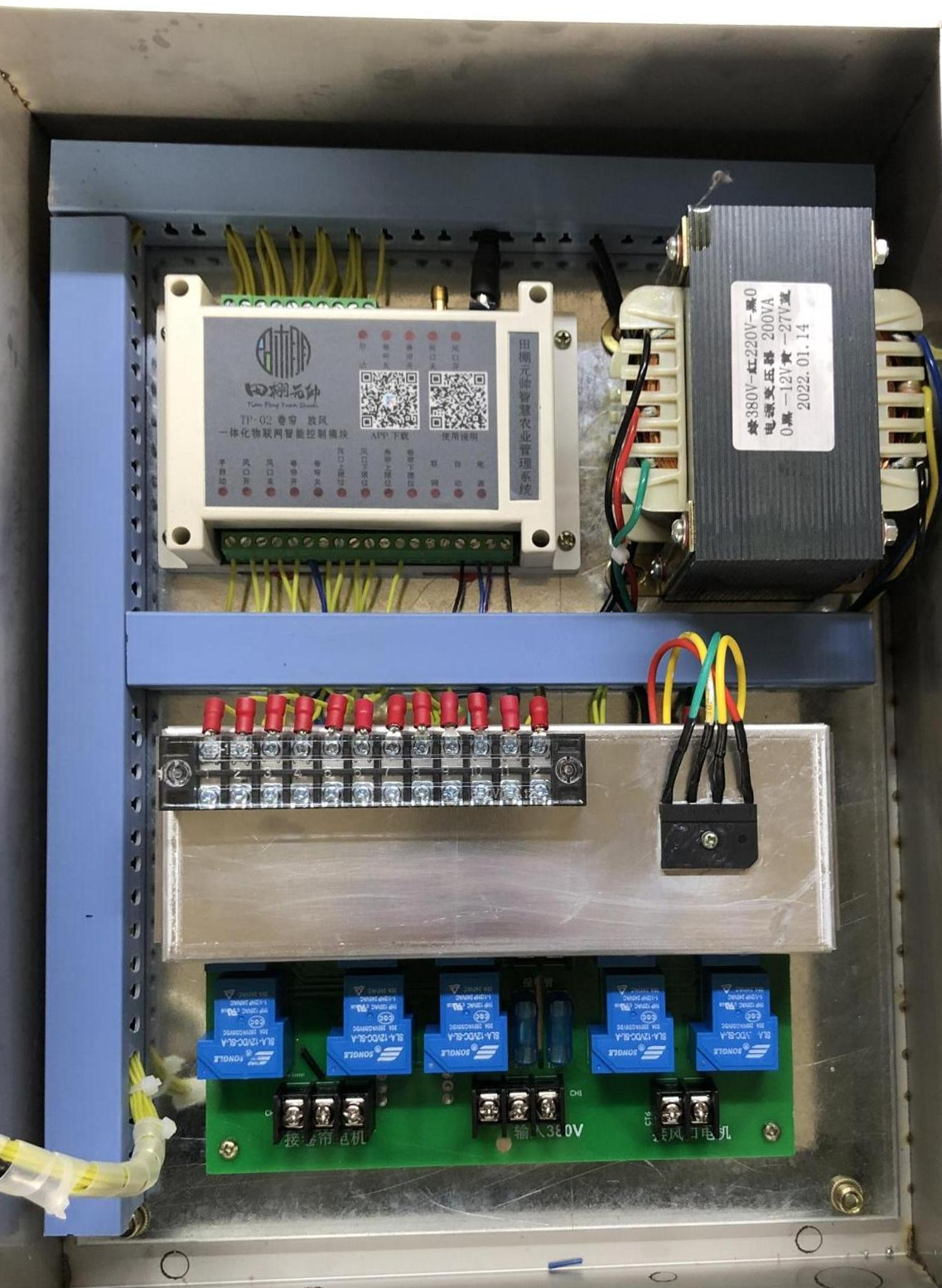

三、外觀功能：

四、技術參數：

電源輸入電壓：AC350～410V。

頻率：50Hz。

卷簾機額定輸出功率：AC380v   3KW。

放風電機額定輸出功率：DC24/220V   200W。

工作環境溫度：-15～+70℃。

工作環境濕度：RH20～95﹪。

接入網絡環境：WIFI  2.4G

五、安裝使用說明：

安裝：

您收到產品以后，請務必先檢查外觀有無損壞，然后打開機殼，檢查內部線路有無脫落或損傷，如果有以上情況，請聯系經銷商或廠家更換。

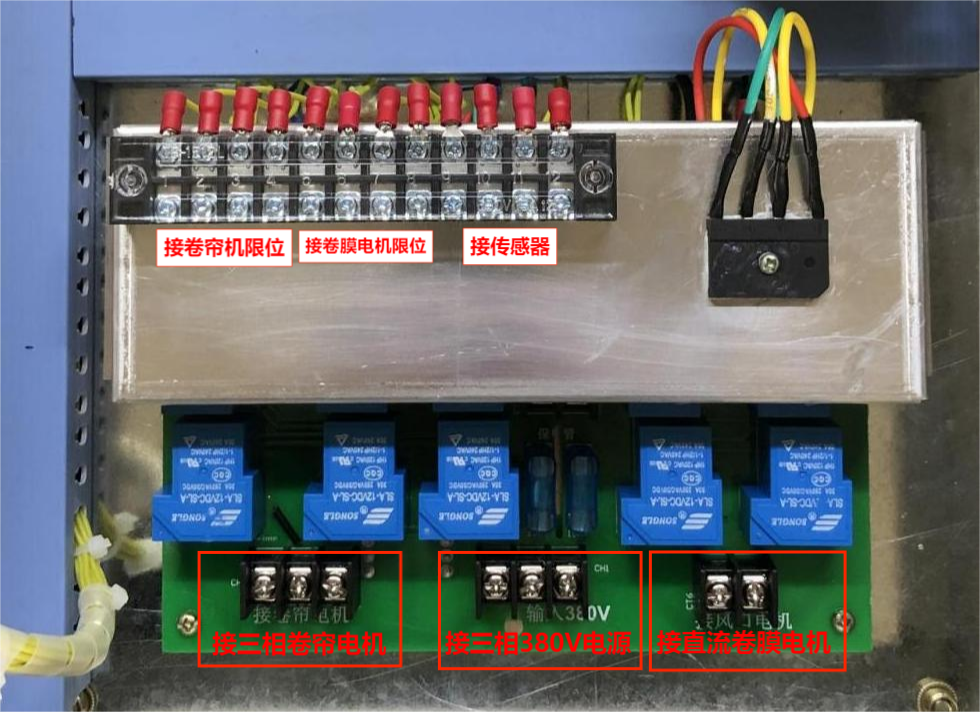

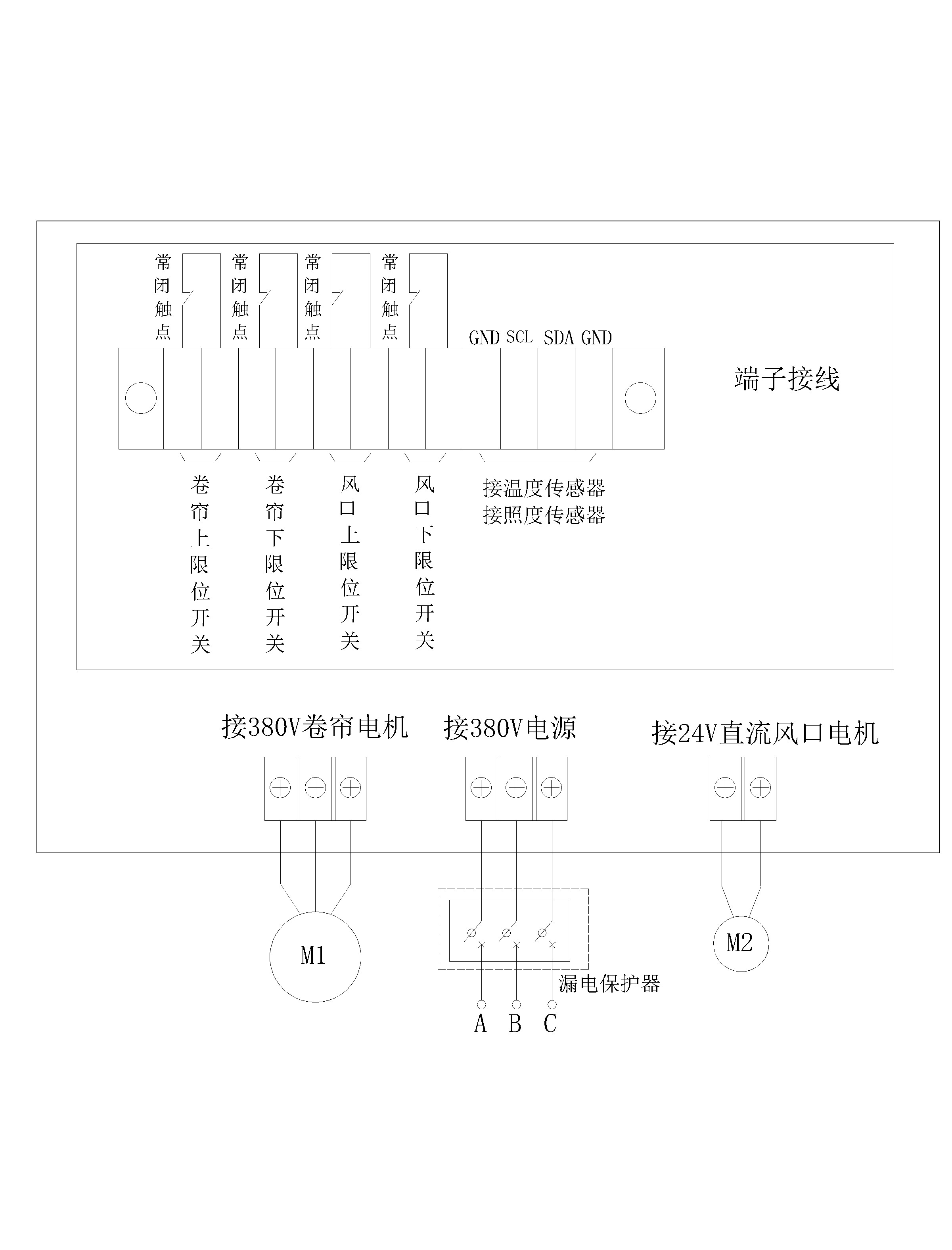

接線：按照線路板上的標示接入380V三相輸入電源線，電機線，正轉限位器，反轉限位器。（將對應的線接入限位器動斷端口，即到達限位位置限位器開關處于斷開狀態）

六、APP下載及安裝：

1.使用手機瀏覽器掃描軍凱智能APP二維碼進行下載

2.復制//www.jkdq.top/Upload/Environmental.apk到瀏覽器地址欄進行下載

3、APP安裝方法：

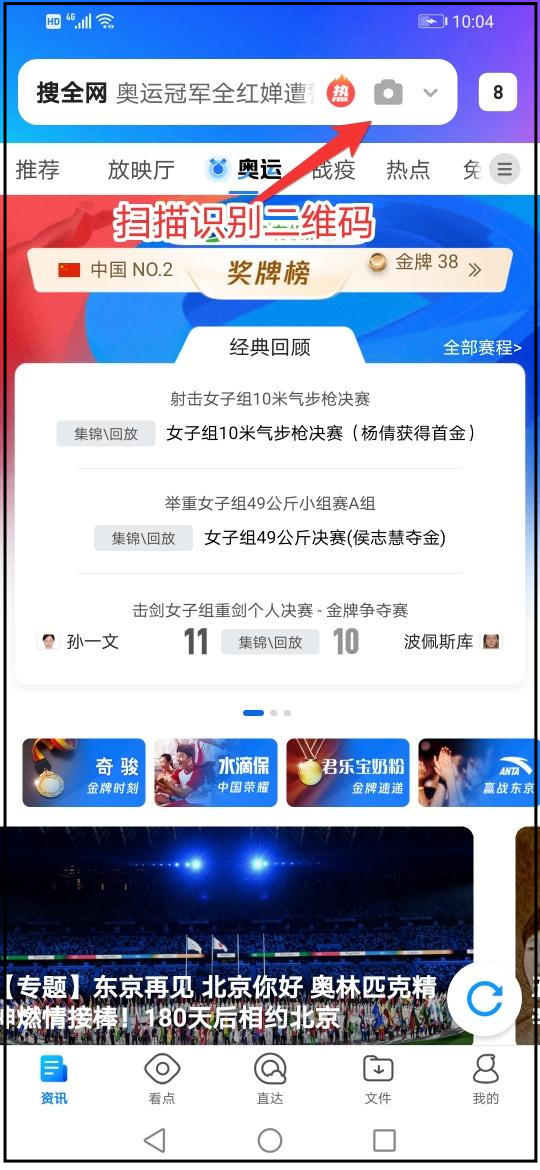

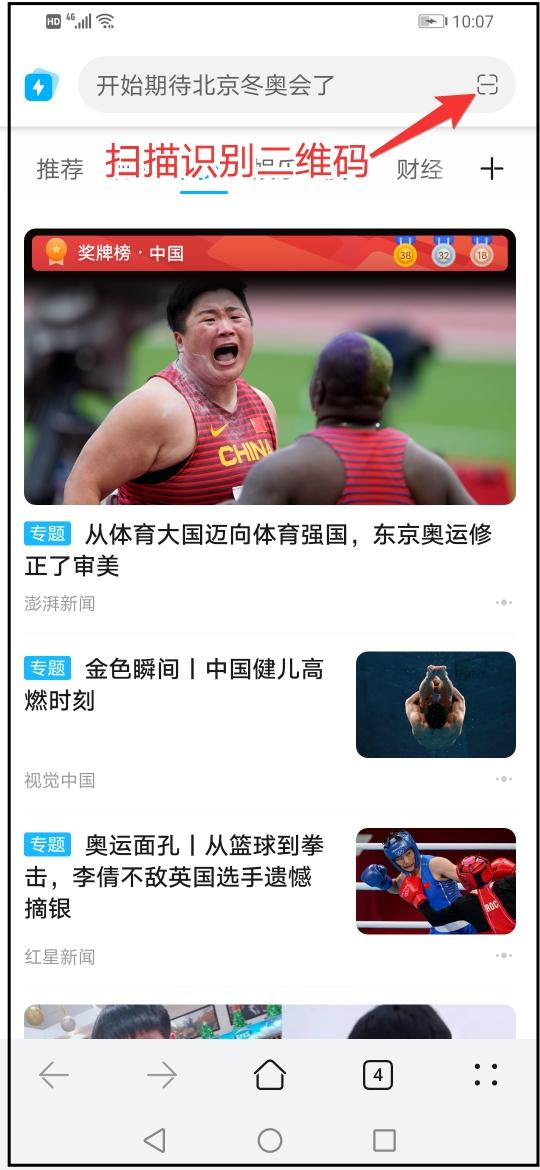

（1）.打開手機瀏覽器掃描識別二維碼

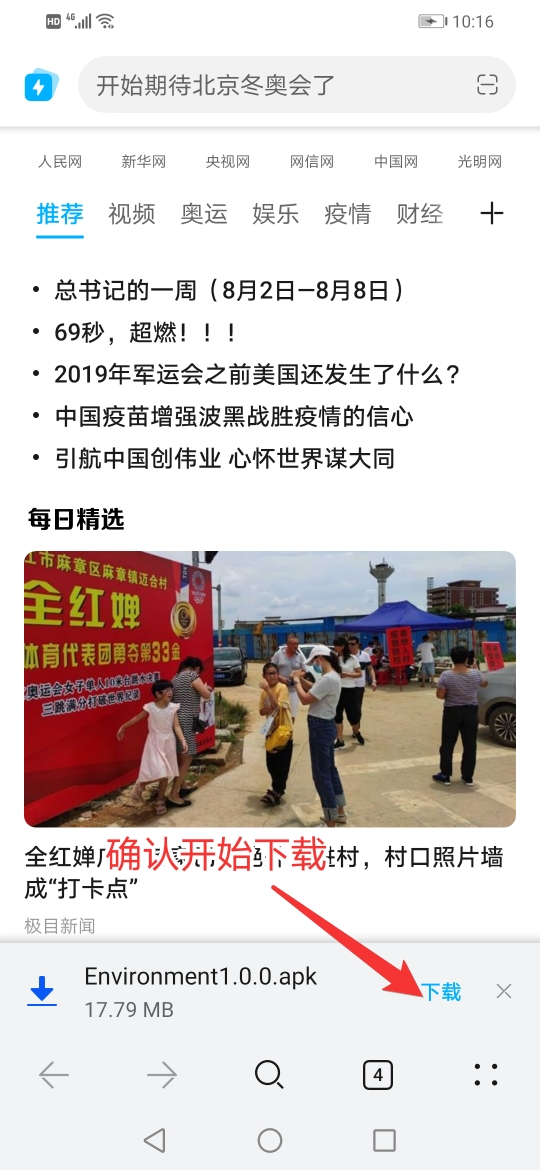

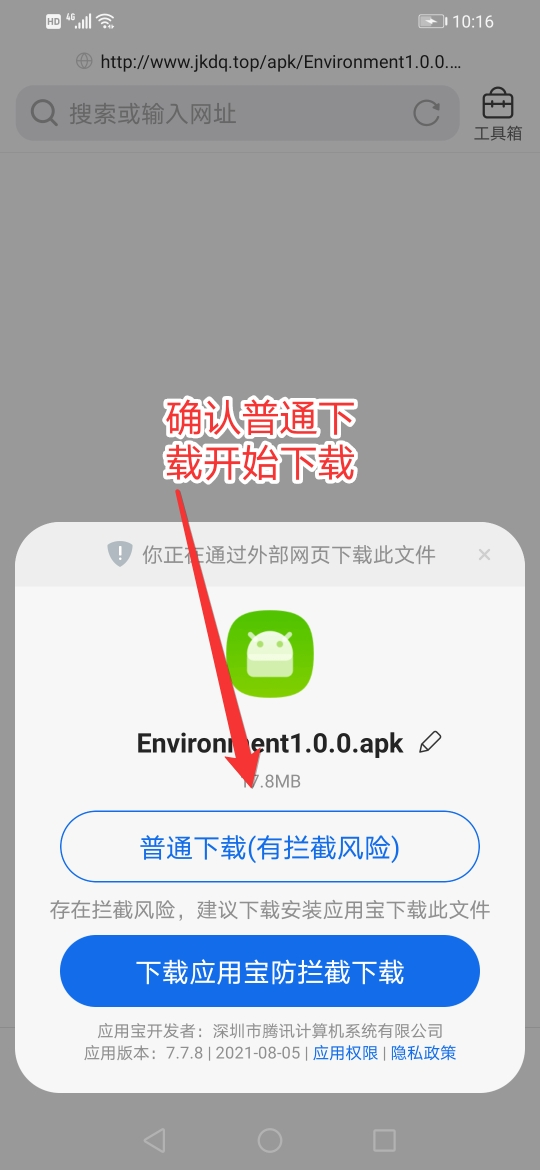

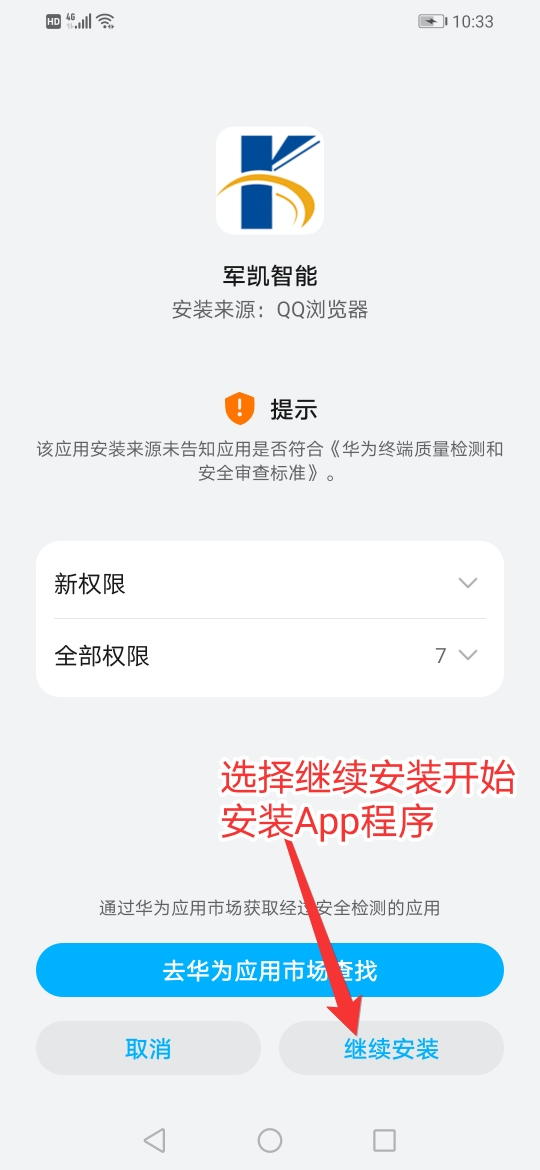

（2）.選擇確認開始下載APP

（3）.下載完成開始安裝。

（4）.顯示完成安裝即APP安裝成功。

4、用戶注冊

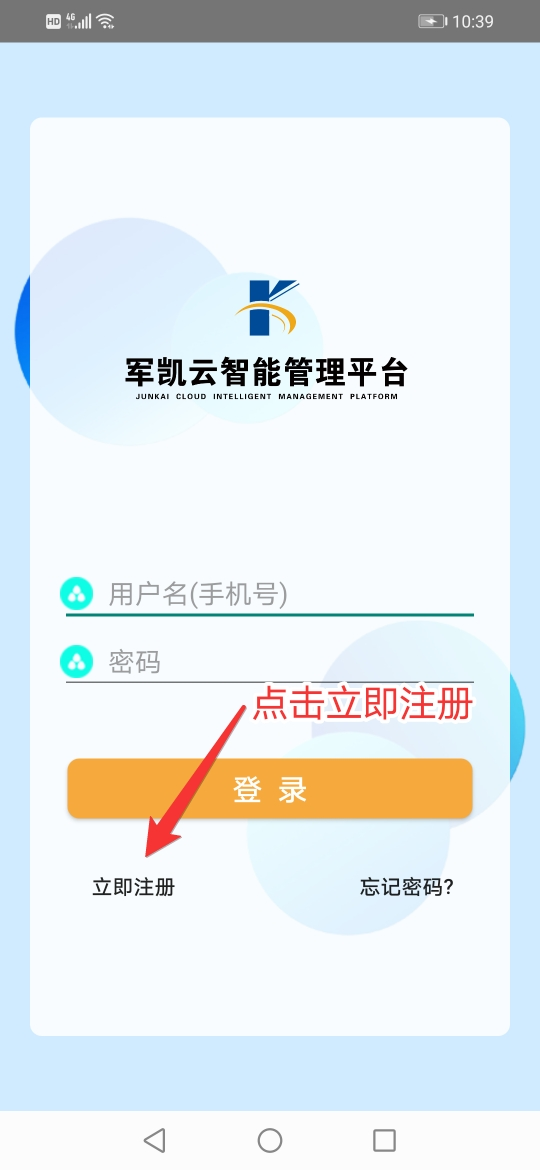

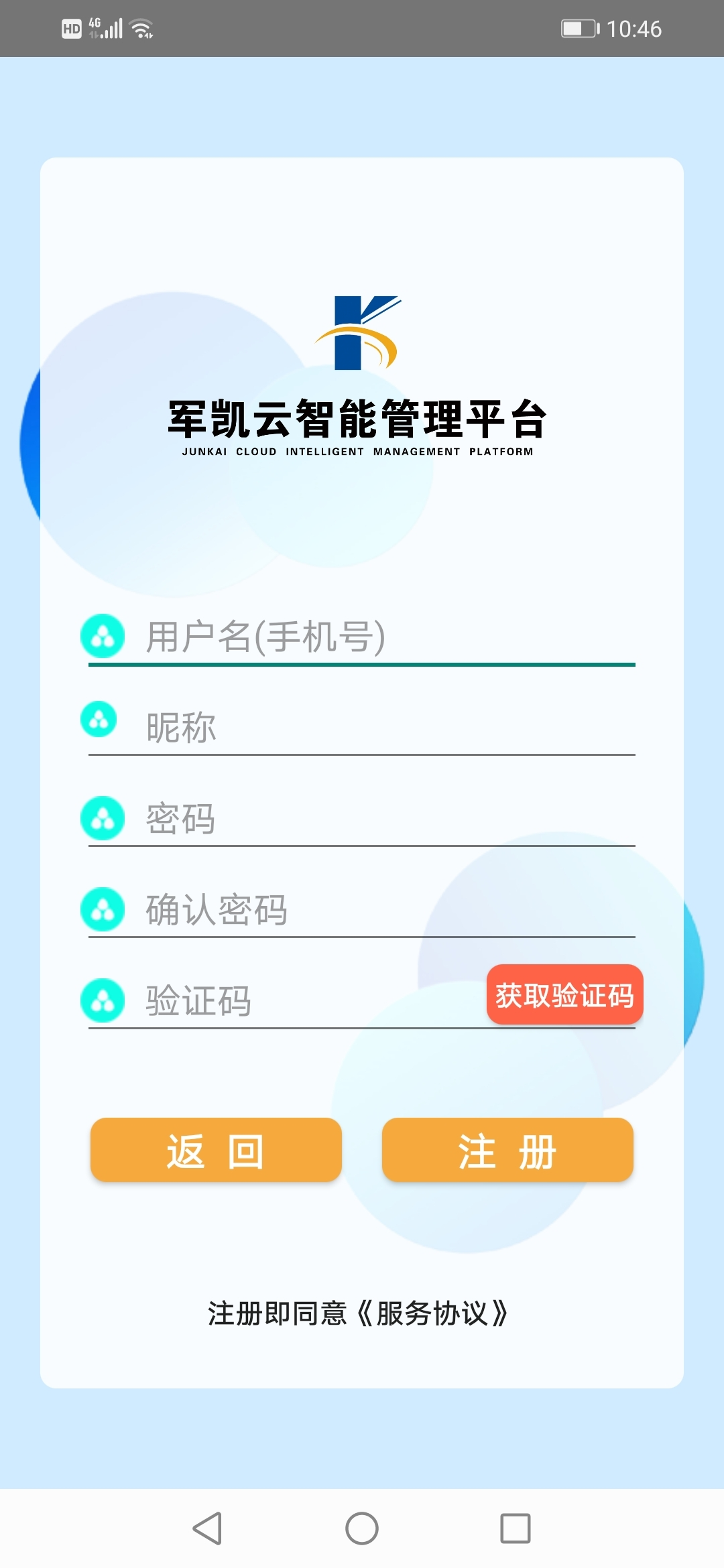

1.打開軍凱APP填寫注冊信息。

            注冊完成即可使用軍凱智能APP系統。

（注：此APP僅支持安卓與鴻蒙系統）

七、設備及攝像頭添加方法

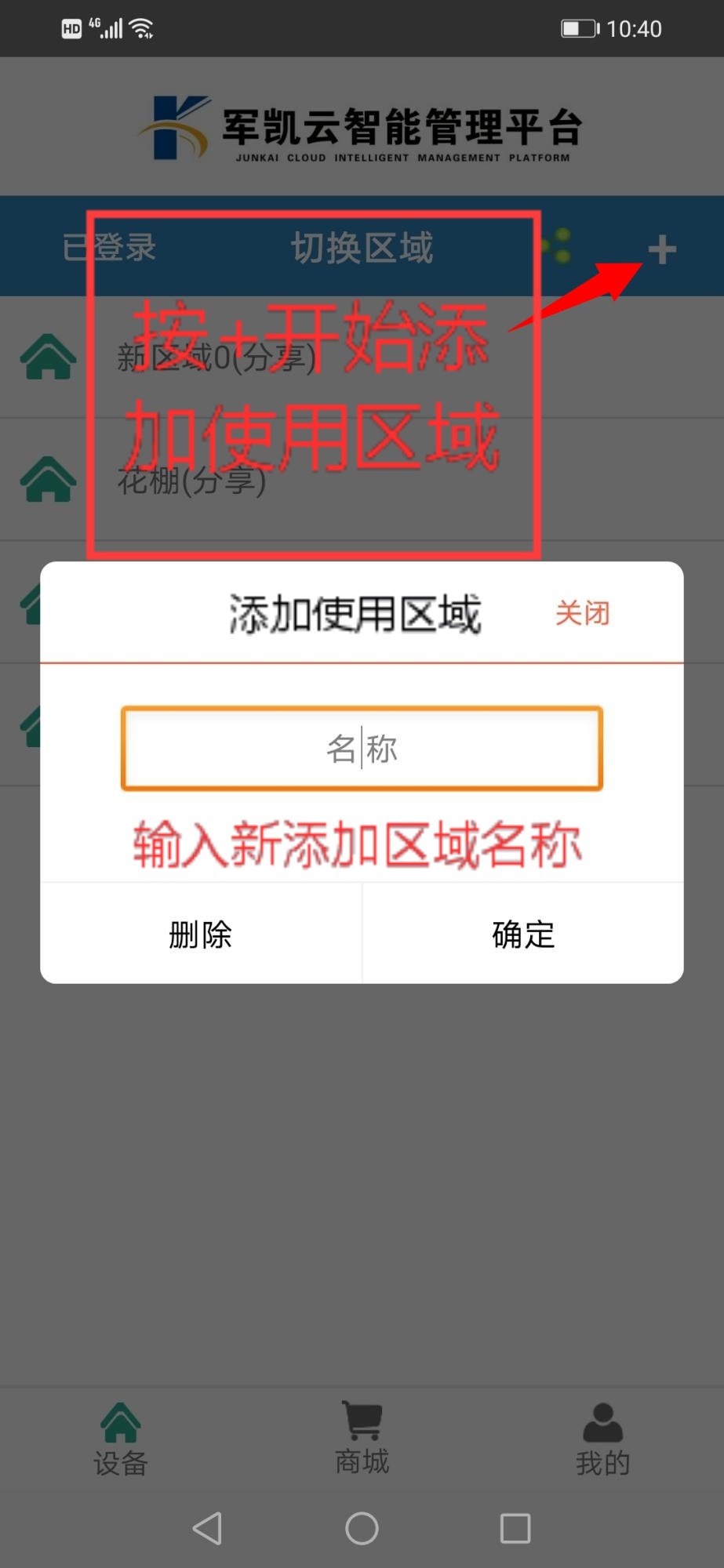

1. 登錄App主頁面后再主頁面添加新的使用區域

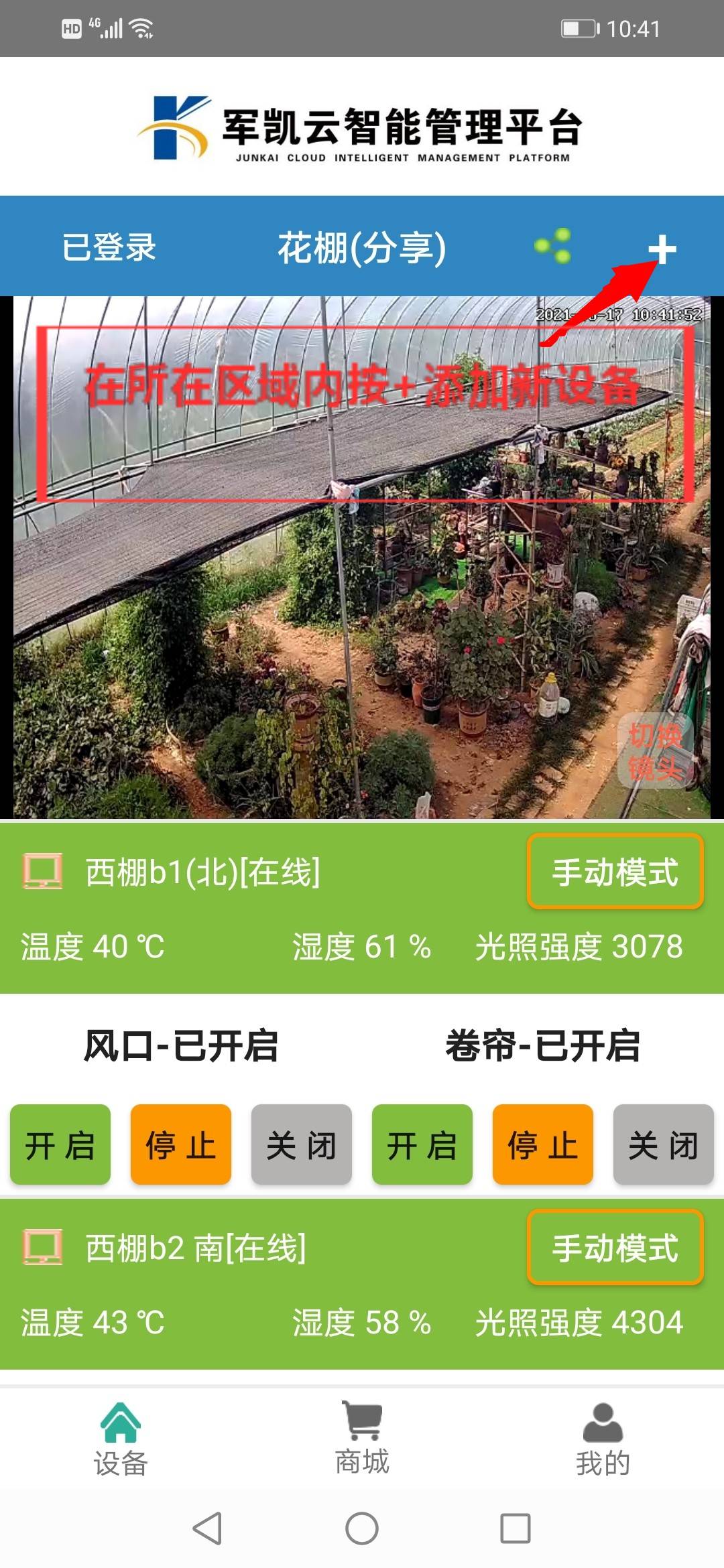

2.在所需要的區域內添加新設備。

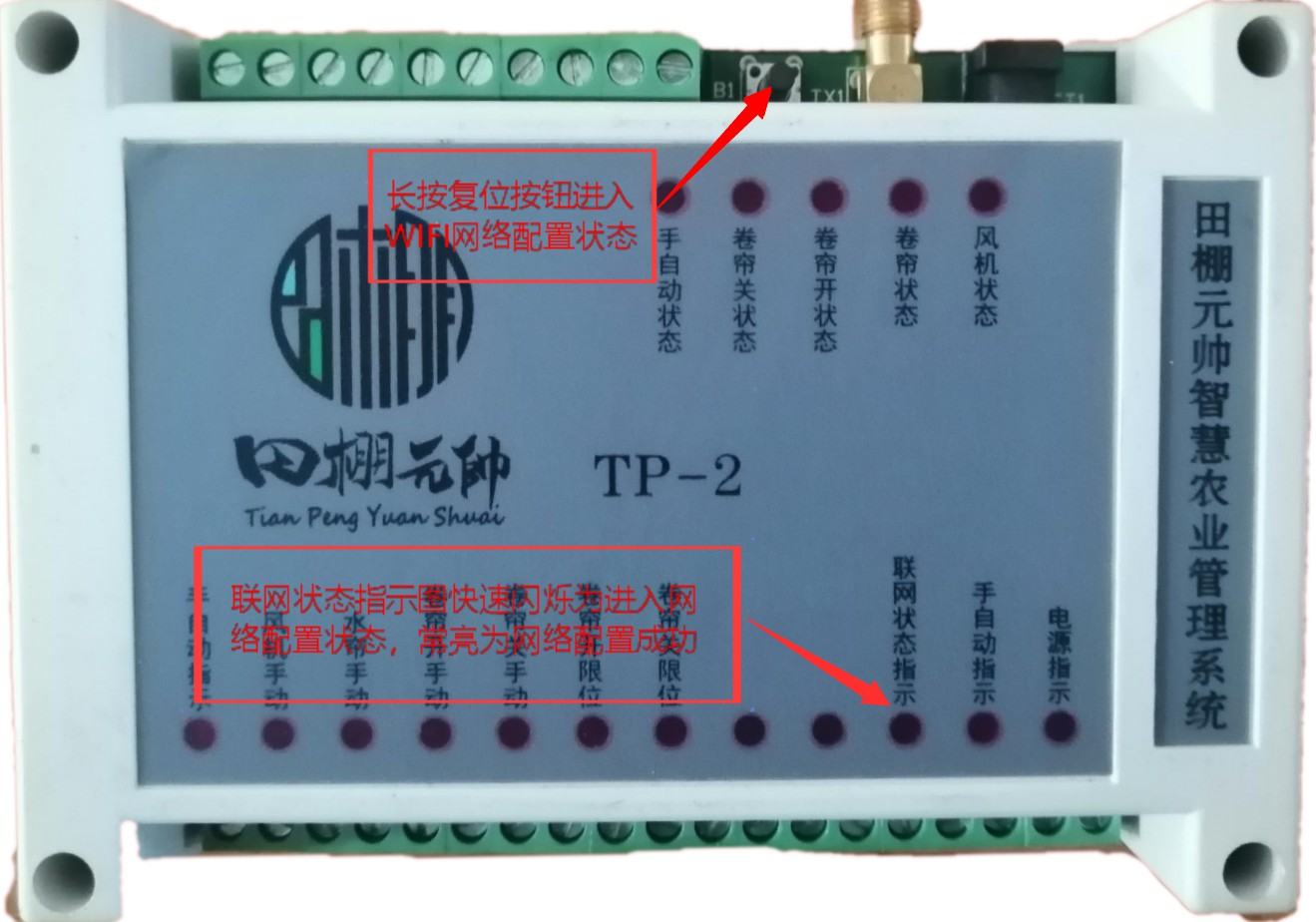

3.激活模塊的WIFI配網狀態

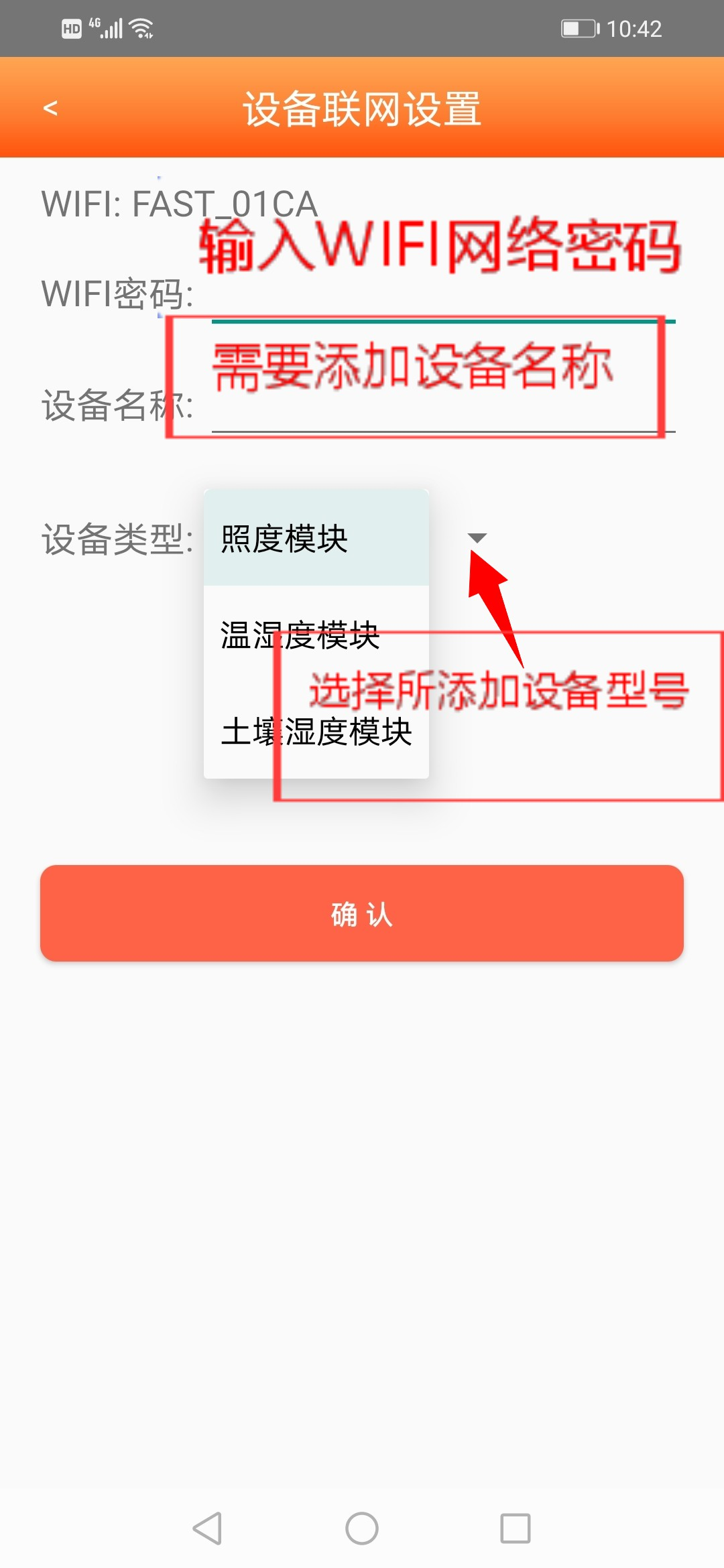

4.在APP軟件中輸入網絡信息并選擇正確的設備型號。

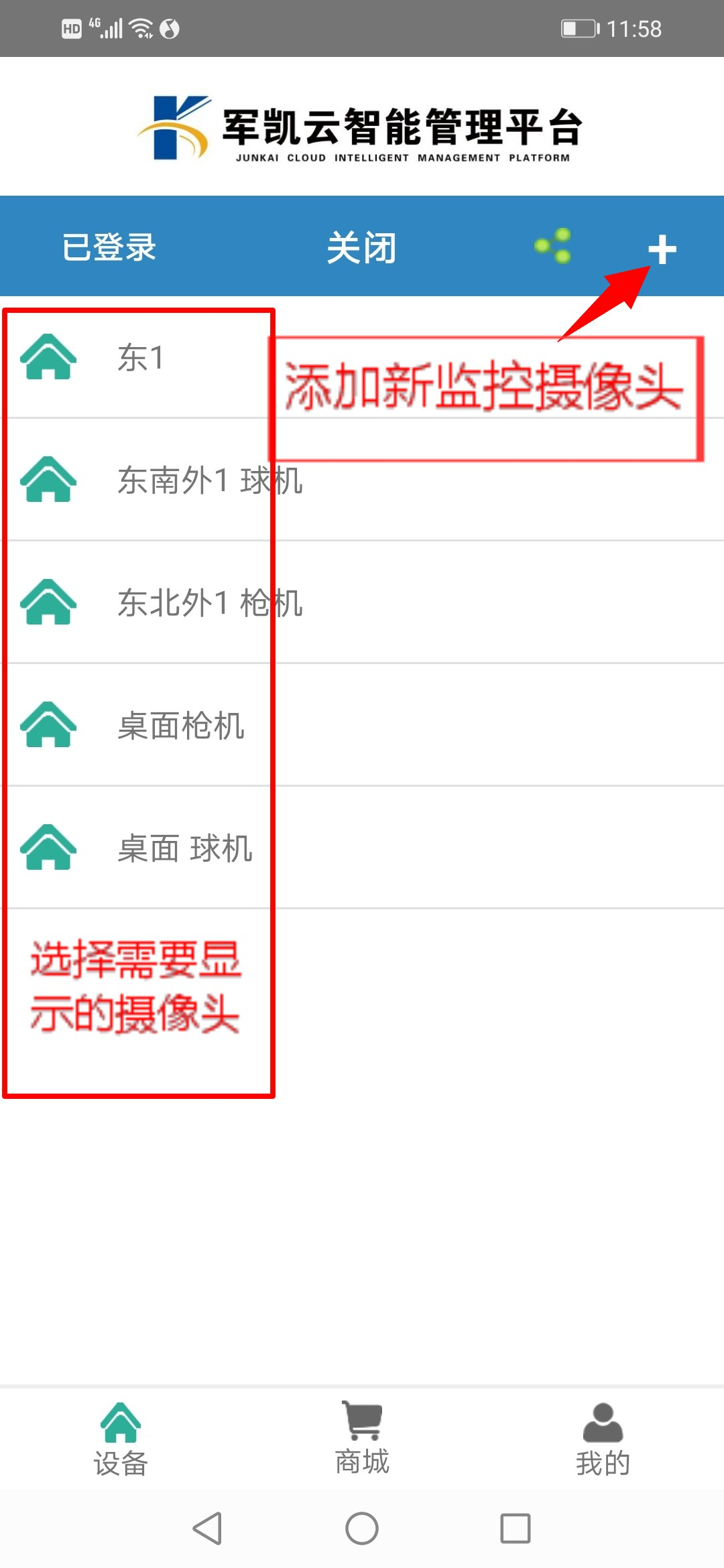

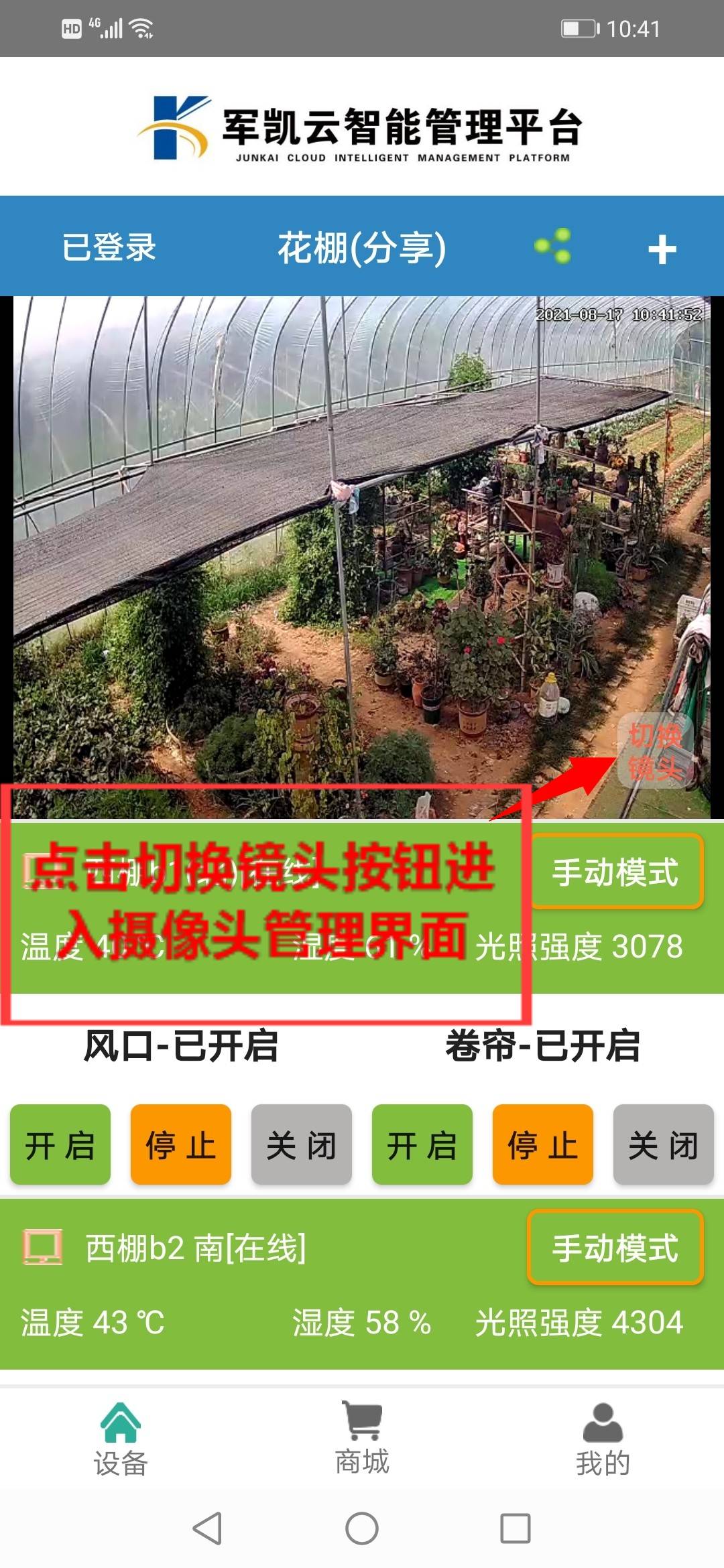

5.攝像頭顯示畫面管理  及添加新的攝像頭（）

八、智慧農業管理系統的設置及使用方法。

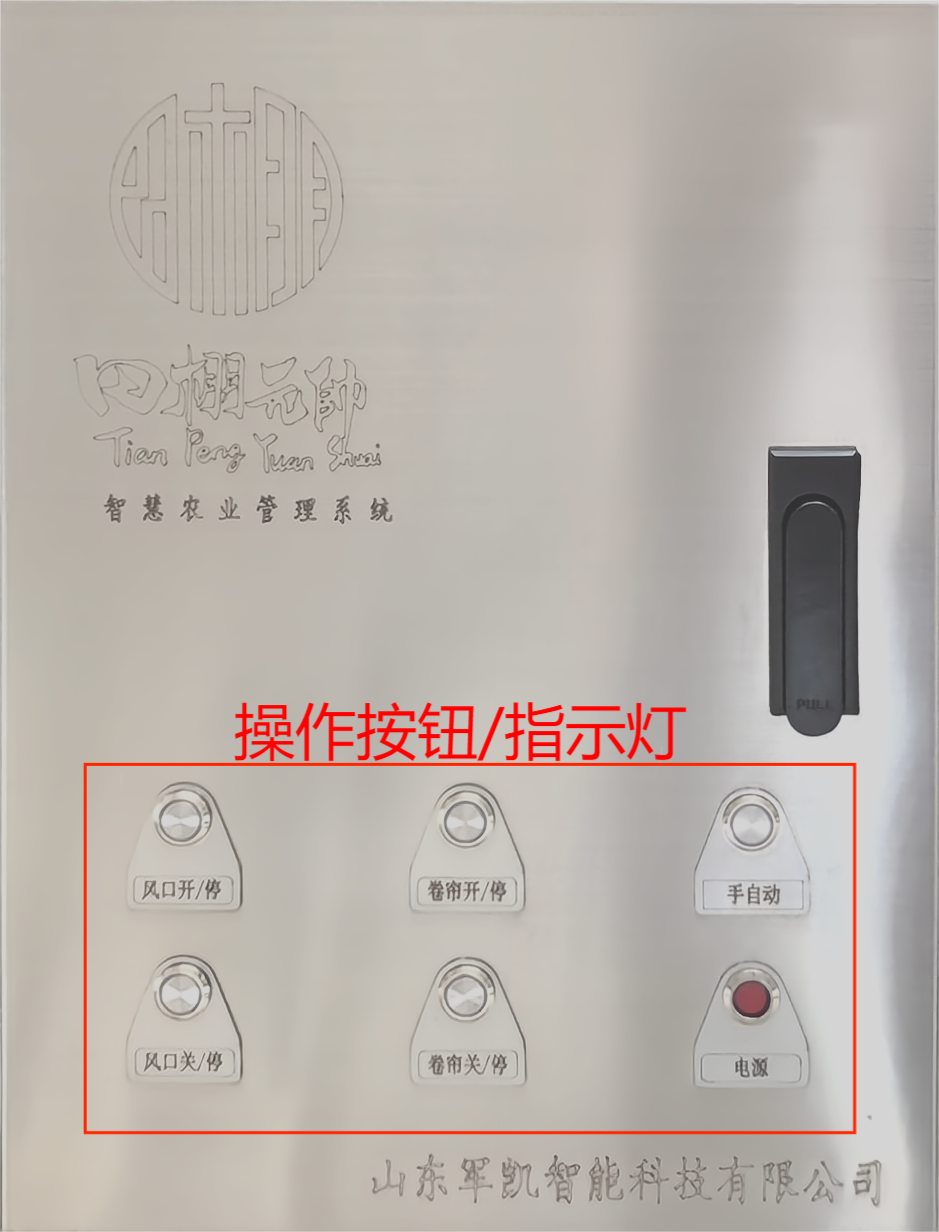

按壓控制面板上的手/自動開關，指示燈亮起，設備為智能模式；指示燈熄滅，設備為手動模式。

APP功能設置

1. 智能模式：

普通棚（定時模式）：

普通棚定時模式下風口的開啟關閉設置方法：直接設置開啟關閉時間即可（24小時制），比如開啟設置11:00，關閉設置:18：00。

普通棚定時模式下卷簾的開啟關閉設置方法：直接設置開啟關閉時間即可（24小時制），比如開啟設置11:00，關閉設置:18：00。

普通棚（照度模式）：

普通大棚照度模式下（風口）：

開風口的條件：當實際溫度高于設置溫度時開啟風口降溫，比如：我們設置的溫度30℃，但實際溫度已經到了40℃，這時棚里的溫度已經過高了，需要開啟風口降溫，此時風口開啟。

關風口的條件：當實際溫度低于設置溫度時關閉風口，比如：我們設置的溫度是30℃，但實際溫度已經是20℃，這時棚里的溫度過低，需要關閉風口保溫，此時風口關閉。

普通大棚照度模式下（卷簾）：

開卷簾的條件：實際照度高于設置照度時打開卷簾，比如實際照度500，設置照度300，此狀態下開啟卷簾。（通俗講，太陽出來開，太陽落下關）

關卷簾的條件：實際照度低于設置照度時關閉卷簾，比如實際照度300，設置照度500，此狀態下關閉卷簾。（通俗講，太陽出來開，太陽落下關）

現代化棚定時模式（卷簾）：

現代化棚定時模式下卷簾的開啟關閉設置方法：直接設置開啟關閉時間即可（24小時制），比如開啟設置11:00，關閉設置:18：00.

現代化棚定時模式（風口）：

開風口的條件：當實際溫度高于設置溫度時開啟風口，比如：我們設置的溫度30℃，但實際溫度已經到了40℃，這時棚里的溫度應經過高了，需要開啟風口降溫，此時風口開啟。

關風口的條件：當實際溫度低于設置溫度時關閉通風，比如：我們設置的溫度是30℃，但實際溫度已經是20℃，這時棚里的溫度過低，需要關閉風口保溫，此時風口關閉。

現代化棚照度模式：

現代化棚下的照度模式下風口的開關設置方法是：

開風口的條件：當實際溫度高于設置溫度時開啟風口，比如：我們設置的溫度30℃，但實際溫度已經到了40℃，這時棚里的溫度應經過高了，需要開啟風口降溫，此時風口開啟。

關風口的條件：當實際溫度低于設置溫度時關閉通風，比如：我們設置的溫度是30℃，但實際溫度已經是20℃，這時棚里的溫度過低，需要關閉風口保溫，此時風口關閉。

現代化棚下的照度模式下卷簾（遮陽）的開關設置方法是：

卷簾（遮陽）的開啟條件：當實際照度小于設置照度時開啟遮陽，比如實際照度是300，設置照度是500，此時設備自動開啟遮陽網。（該狀態下主要體現在下雨、陰天或者夜晚較多）

卷簾（遮陽）的關閉條件：當實際照度大于設置照度時關閉遮陽，比如實際照度是300，設置照度是200，此時設備自動關閉遮陽網。（該狀態主要體現在中午太陽較毒，溫度較高時較多）

2、手動模式

智慧農業管理系統可根據用戶需求切換至手動模式下運行。

按下風口開/停鍵，運行燈亮，風口電機正轉，到達位置，再按風口開/停建，運行燈滅，風口電機停止。

按下風口關/停鍵，運行燈亮，風口電機反轉，到達位置，再按風口關/停建，運行燈滅，風口電機停止。

按下卷簾開/停鍵，運行燈亮，卷簾電機正轉，到達位置，再按卷簾開/停建，運行燈滅，卷簾電機停止。

按下卷簾關/停鍵，運行燈亮，風口電機反轉，到達位置，再按卷簾關/停建，運行燈滅，卷簾電機停止。

九、故障排除：

1、合閘后指示燈不亮：檢查線路是否有電，檢查設備內保險絲是否燒斷。

    2、按鍵后電機不轉動：是否已到達限位位置，如未到達限位位置指示燈顯示已到限位則應檢查限位器是否正常或接線是否正常。

注意事項：

1. 在使用以前請詳讀使用說明。
2. 本產品不具備電動機保護功能，須配合電動機保護器使用避免造成電機損壞。
3. 本產品為電機正反轉控制使用不具備電機與電纜漏電保護功能，須在供電電路接入漏電保護器。
4. 在打開控制面板時請斷開電源！！！！！
5. 以上資料會隨本公司產品升級而更新，如有更改恕不另行通知。（紙質文本）
